求:四层板,PCB 2.0mm的层叠结构<已解决>
录入:edatop.com 点击:
一直做1.6mm,因为现在的是个下载器,很长,所以想增加厚度,但是从来没有做过2.0mm的厚度,不知道什么样的层叠结构:
Solder Mask
TOP
Prepreg
Layer_2
Core (FR-4)
Layer_3
Prepreg
BOTTOM
Solder Mask
这些都多少?
谢谢!
Solder Mask
TOP
Prepreg
Layer_2
Core (FR-4)
Layer_3
Prepreg
BOTTOM
Solder Mask
这些都多少?
谢谢!

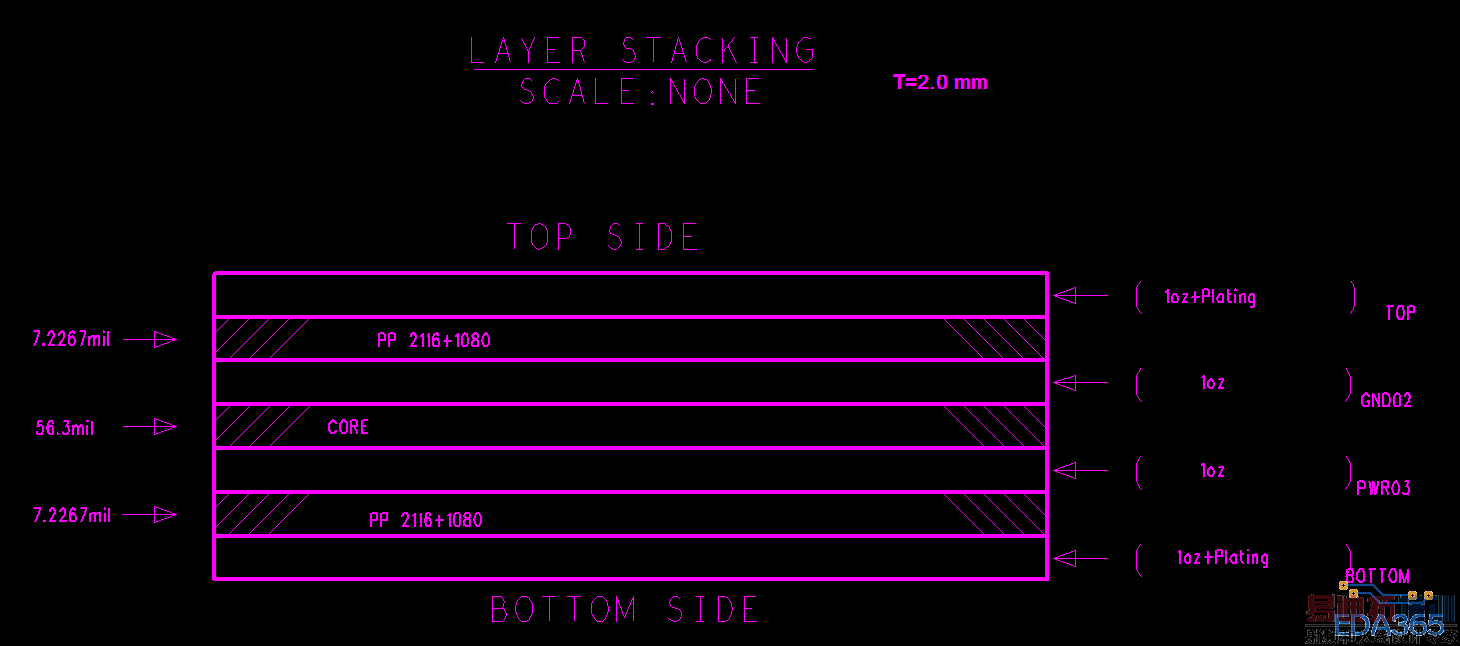

可参照下图:
谢谢!我发的时候,直接在1.6mm的基础上改的,因为没有阻抗要求,直接增加了PP和CORE的厚度!
一般像这些问下,PCB生产厂家就OK啦
学习了
