PADS走线拐弯问题

录入：edatop.com 点击：

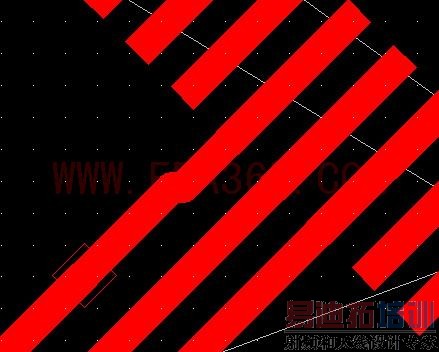

我在走线时只要打开DRC，拉线就有这样的拐角，无论用F2,还是F3都一样。关掉DRC就能拉直。设计栅格是3MIL ,线宽6MIL.
各位高手看一看，是不是哪里设置的问题。谢谢！

另两条怎么是平行的呢？
试试栅格改小些比如1mil。

你看看是不是你设置的线与线之间的间距问题
因为打开DRC软件应该检查间距问题吧

正因为在同样的设置情况下怎么会另两条都能拉直，单单的这一条无论怎样就是拉不直。关掉DRC时就可以拉直了。另外是不是跟元件45放置有关？

什么设置都没动的情况下，关掉DRC拉出直线后，把线删掉，再打开DRC，就可以拉出直线了。真是怪事。这个是不是PADS的一个BUG？

PADS的一个BUG，我也觉得PADS拉线很不自然，

按G 0.1再试试看有没有改善

设计栅格选择小点

换成MM，栅格设置0.01应该能解决

设置问题！对PADS的熟练程度了解程度还是不够！要不你发过来帮你搞一下！

这个问题PADS打开DRC拉线常会有这样的问题，PADS公司应改成和99一样就好了，
