DIY稳压电源：欲善其事，先利其器

作为一个DIYer，拥有一个可靠的稳压电源是十分必要的。然而作为一个高级的DIYer，一个从电子市场轻易就能买到的稳压电源显然不能与你的身份匹配。你需要点更“唬人”的装备——比如一个利用手头上各种闲置余料DIY的稳压电源。小声提醒一句，DIY会比买一个省很多钱哦~

作为一个DIYER，拥有一个自己做的简单而又可靠的稳压电源是一件蛮必要的事情，因为很多时候你需要一个实用的电源来让自己的实验做的更顺利。正好最近朋友买了一个朗讯的通信时钟，需要一个功率比较大的稳压电源，我就抓住这个机会，给大家讲讲怎样自己做一个电源吧。其实最主要的原因，是成品太贵了……嘿嘿。

制作的时候蛮匆忙的，忘记拍照了，以下就成品的图来讲解一下。

1工具和材料

● 936焊台

● 斜口钳

● 尖嘴钳

● 镊子

● 焊油

● 无铅焊锡

● 手持万用表

● 电动起子

● 手电钻和若干钻头

● 手动攻丝器和攻丝钻头

● 电磨

○ 纽子开关

○ 铁皮仪表外壳

○ 28V100W环形变压器

○ 标准3口电源插座（和电脑电源后面的一样）

○ LED一个（最好是绿色）

○ 3.5K欧姆1/4W电阻一个

○ 120欧姆1/4W电阻一个

○ LT1083CT一个

○ 5~10K欧姆可调电阻（3296型）一个

○ 二极管1N4007一个

○ 全桥一个

○ 贴片散热器一个

○ 电脑CPU散热器和风扇一个

○ LM7815一个

○ 钽电容35V22UF一个

○ 尼龙扎带若干

2正面图解

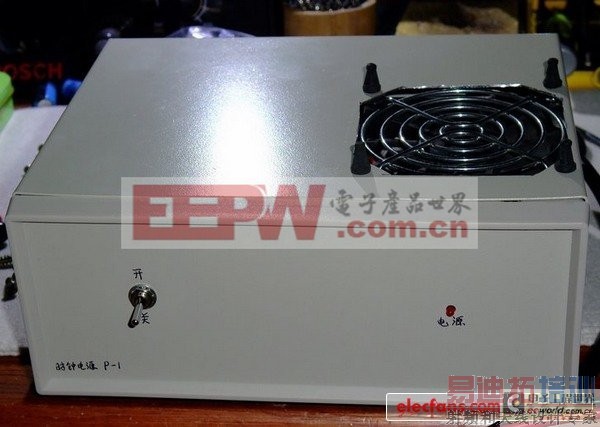

● 这是一个通用的铁皮仪表用外壳，原来想用全铝结构的外壳，好处是可以外壳直接散热，可惜没有找到合适的，因为变压器的体积太大了。正面是一个扭子开关，以及一个LED电源指示，在这里用的是红色（一般来说电源指示要用绿色的才妥当，但手上只有红色的了，就用上了。）。上面用电磨开了一个孔，用来安装滚珠散热风扇，没有用螺丝钉固定，而是选择了减震橡胶，这样可以降低一些风扇的震动声音。

3尾部图解

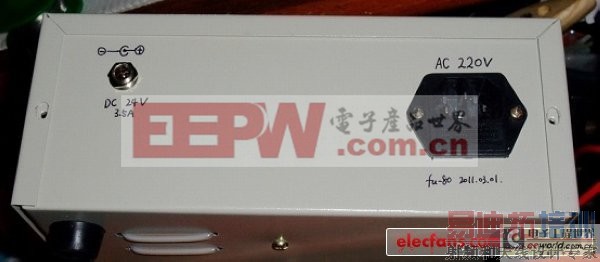

● 这是尾部，电源线的插口是3眼通用的，和你电脑机箱上的电源线一样，方便更换。电源输出口用的5.5MM通用输出端子，内芯为正极，外壳为负极。

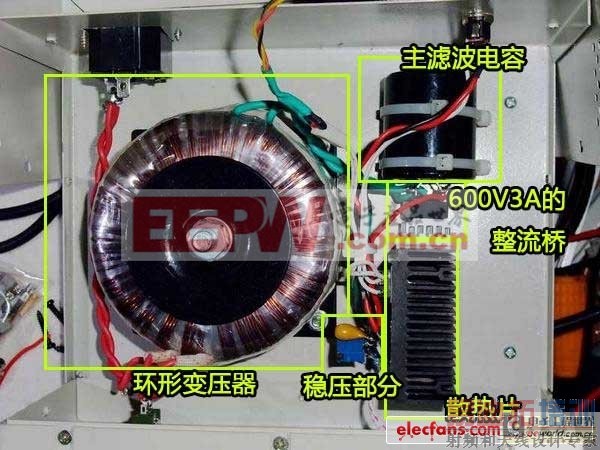

● 这是内部的全貌，很丑吧……其实DIYER做的东西只要可靠实用就好了。

● 那个最大的东西是定做的环形变压器，优点是体积小功率大漏磁小，价钱也贵一些，参数是28V 100W的，相当于28V3.5A。右边用扎带固定黑色部分的是主滤波电容，耐压63V10000UF。

● 可能有人要问了，为什么前面是28V这里却要用到63V呢？其实之前的电压值是交流电压，在整流之后，其电压的波动最大值是28V*1.414=39.592V，按照一般来说电解电容的电压分档是25V-35V-50V-63V这样的话，选择50V耐压是最经济实用的。但是我们DIYER手上未必总有合适电压的电容啊，所以我就提高了一下选择电容的耐压值，也正好手上有63V10000UF电容，这就用上了。超余量使用元器件，虽然成本会增加，但是其可靠性和寿命都会延长很多。

● 焊接在其脚上的带小散热片的东西是600V3A的整流桥，相当于4个二极管桥接。由于通过电流比较大就加了一块散热片。如果机箱外壳是铝的，也可以直接抹上导热硅脂直接锁定在外壳上散热，温度更低。

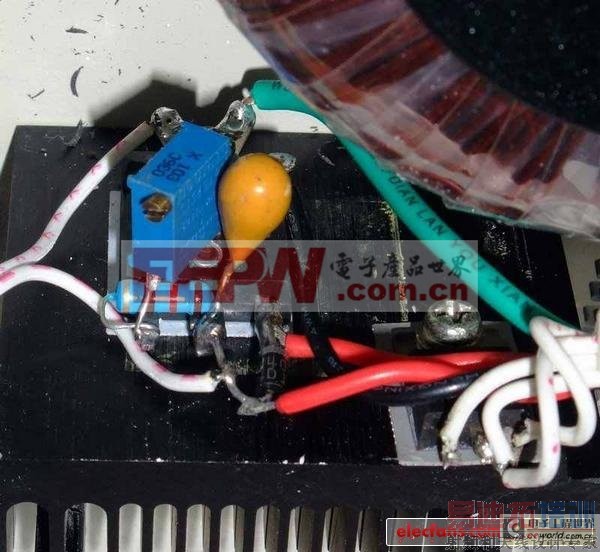

● 再往下，带黑色散热片的就是稳压电源的主电路。当然，这块散热片小了点，要是喜欢无风扇的话，散热器的体积大概要大个4~5倍。

● 因为要输出比较大的电流2A左右，而我又想在保证电路简 [p]
