DIY全解：自制随身电源

本文是电子发烧友fu-80 DIYer 自制的一款随身电源。通过以下介绍，希望能给大家点点灵感，大家一起DIY！

　　还在因为手机的续航问题而担心接不到重要电话或耽误工作么？那么自己学着做一个电源咯，即使你随身带不同品牌、不同型号不同接口的两部或者以上手机，也都是毫无压力滴。一个电源能解决你一直苦恼的续航问题，为生活带来莫大的方便，那你还犹豫什么呢？赶紧跟我们一起来DIY吧...

　　 图 自制随身电源全貌

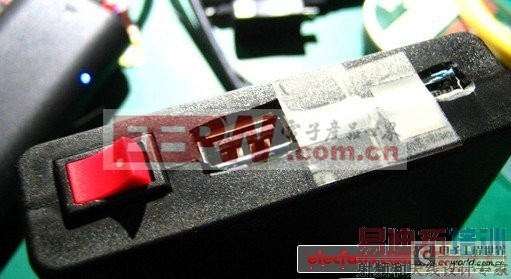

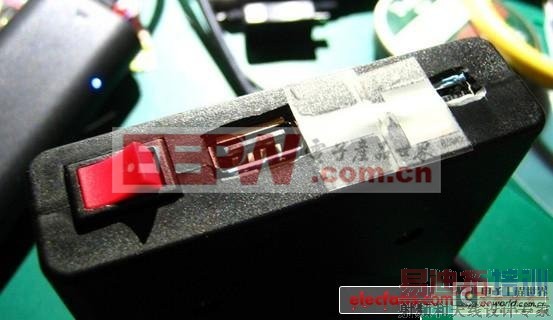

图 自制随身电源开关、接口图

　　现在的手机啊，屏幕越来越大，性能越来越好，越来越娱乐化，然后 为了薄如纸张，电池就越来越不经用了。为了能长时间使用手机，很多人都开始购买了第二块电池，但是往往也不够用，某些不能跟换电池的手机用户就更惨了。所以，随身电源就开始大行其道了。　　总体上这个随身电源有这么四个部分构成：充电、升压、保护和电池。首先，电池一般都是用可充电的锂电池，以片状的锂聚合物电池还有18650封装的标准锂电用的最多。根据情况，通过并联来提高容量，延长使用时间。然后，有一个充电电路为电池充电，一般设定为了充电方便和效率考虑，都使用标准的5V电源，接口为MINI USB，通过专用的锂电池充电芯片来控制和管理锂电池的充电动作。升压部分，是把锂电池的输出电压，从平均3.7V电压提升到5V，来输出到外部供电，因为现在基本都是开关电路控制，效率很高，线路本身的损耗可以忽略。保护部分有单独接入的，也有集成在充电放电部分里面的，主要防止短路和过冲过放，这些动作都会影响到锂电池的安全性和寿命。

　　材料

　　锂电池盒：这是一个网上购买的标准双18650锂电池的电池盒，内部可以容纳两节标准18650电池，以及适当大小的控制电路。

　
　图 锂电池盒外观图

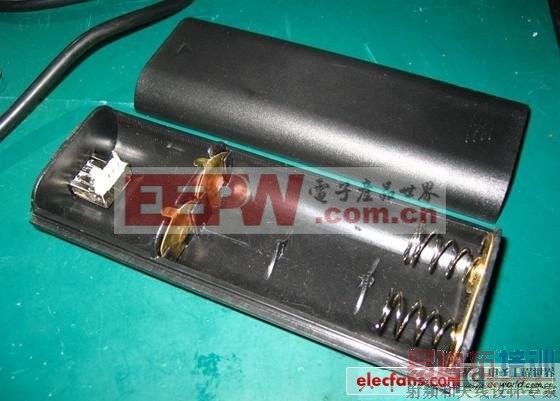

　　这是电池盒内部。本身就是并联结构，很方便。

图 锂电池盒内部图　　

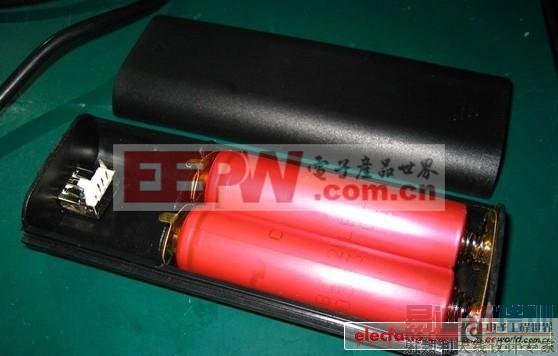

　　看看电池放进去的样子，熟悉电池的朋友可以猜猜这是啥电池，嘿嘿

　　
图 成品一体化电路板图

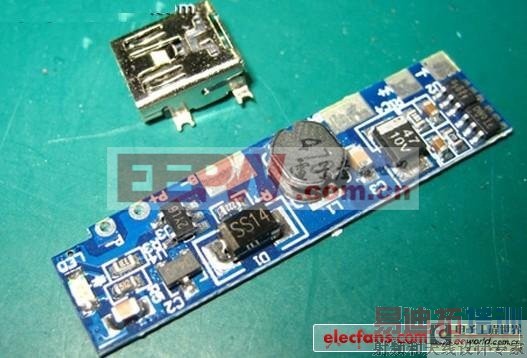

　　成品一体化电路板：为了简化自己的工作量，这是网上购买的成品一体化电路板，带充电，升压，电池保护一体全集成，充电电流最大0.5A，输出最大0.5A，平时充个手机是足够了的。上面那个插座是MINI USB口。

　　3M双面胶：用于固定

图 用于固定的3M双面胶　　

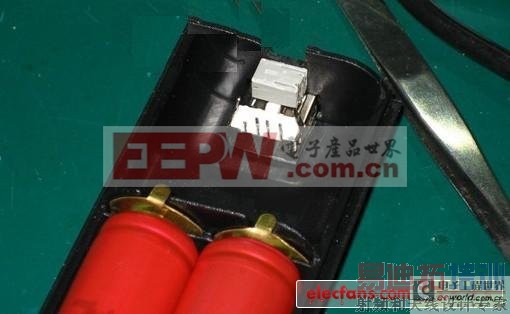

　　用3M双面胶固定住标准USB口，然后截取一段合适大小的塑料块，用汉高瞬间胶固定，在上方的塑料盖上切割出合适的缺口，用于放置MINI USB口。

　　
图 固定标准USB接口图

　　看看样子，堆叠在一起，刚刚好合适。

　　接线

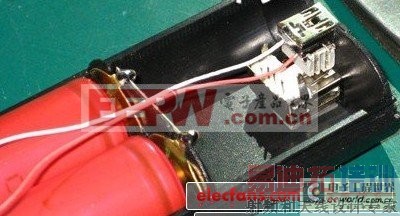

　　　　穿好焊接好连线，很简单的哦~

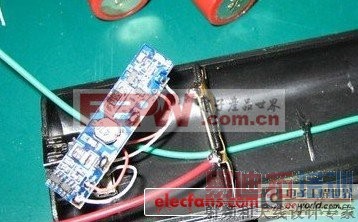

　　固定一下，基本上就完成了。在这张图里用了简单接法，把输出口的D+D-口直接短路，可以适应大部分智能机的充电识别需求。

　　兼容

　　为了提高适应性，比如水果机也能充电，外接了一块识别电阻板，向下兼容输出口的D+D-口直接短路模式，算完美了，可以兼容99%的机型。

　　
图 外接电阻版增加兼容性

　　成品

　　
图 线路接线成品图

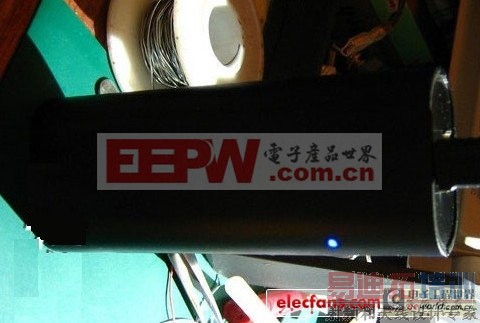

图 闪着蓝光的随身电源

　　看这幽幽小蓝光，还是很有感觉的，哈。　　四电池版

图 四个电池板图

　　

图 接口图

　　这是4电池版的，同期做的，顺便也亮相下 后来加装了两个小LED当照明，就不重新拍了。自己做个随身电源，比买现成的可节约多了，哈哈
