电源爱好者制作:串双硅和单硅混频逆变器
录入：edatop.com 点击：
电源爱好者制作:串双硅和单硅混频逆变器，潜水很久，手也痒了很久，也准备了很久，最近终于把串双硅和单硅混频做起来啦，
单硅混频：采用插卡模块结构，主板采用1，7mm的全波环氧板，
混频小板采用网上555的混频电路，
输出高压经MUR480两两串接后倍压，空载时800多V

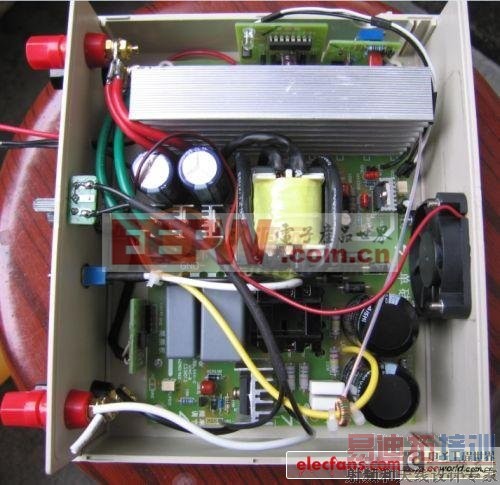

内部图：

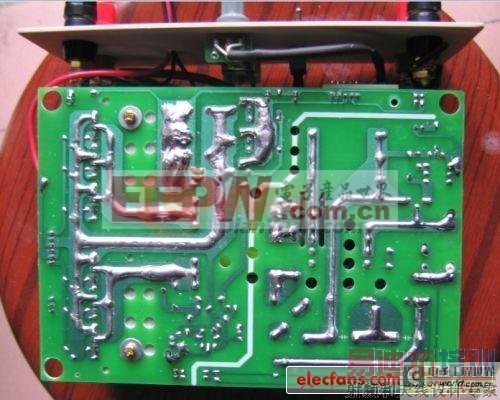

底面图:

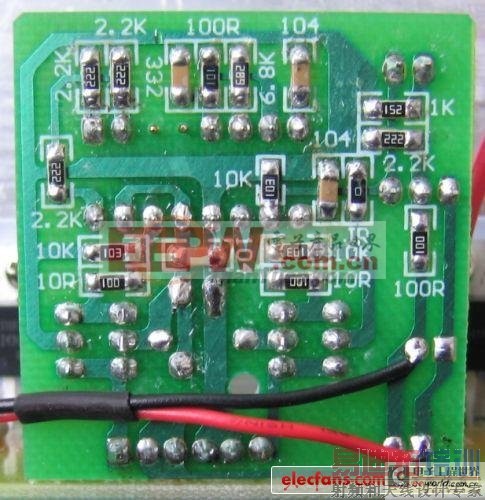

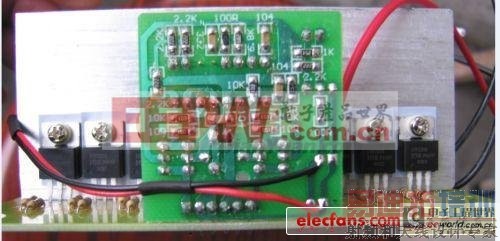

驱动板：
驱动小板用KA3525,472电容/6.8K电阻/100R电阻，频率约20K，图腾为722/822，不知这个频率合不合适 驱动板供电用LM317稳压供电，

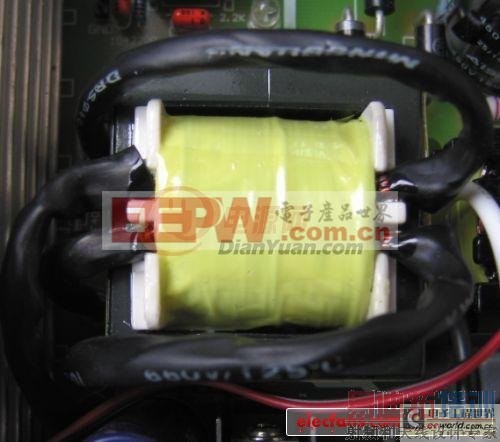

变压器磁芯为EE42/20,配套骨架是卧式上顶两边各开2个缺口，绕初级非常方便,初级采用0.8的线4+4股并绕3T，共绕两层
变压器次级采用单跟0.8mm的线，分90T和100T两个电压组，采用三文治绕法，即次级/初级/初级/次级

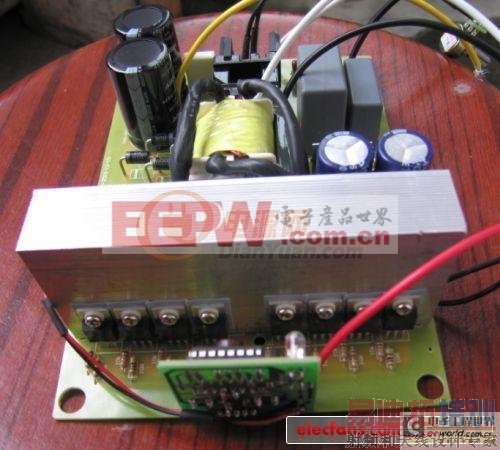

功率管部分

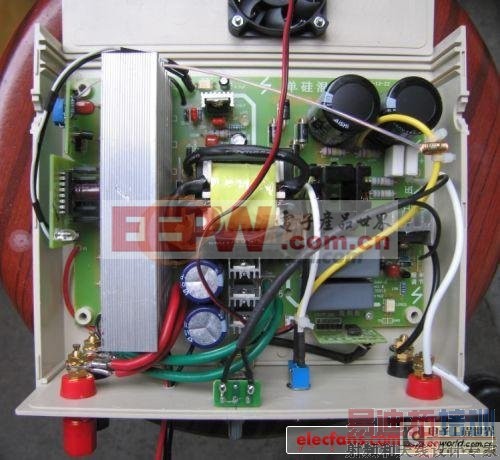

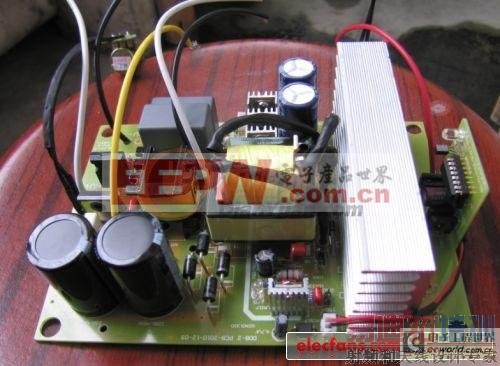

串双硅
