简易自动充电装置原理

录入：edatop.com 点击：

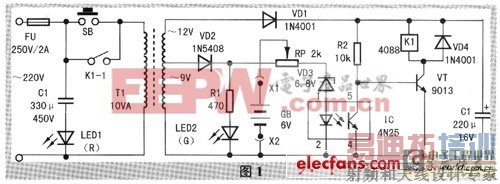

简易自动充电装置原理图如图1所示。GB为待充电电瓶，平时只要不再使用，就将充电器插头X1、X2插入手提灯的充电插孔内。按一下启动按钮SB，220V交流市电经保险Fu、SB加在电源变压器T1初级。其次级输出两路交流电压：交流12V经VD1半波整流、C2平滑滤波，使VT导通。继电器K1吸合，K1-1闭合。此时松手使SB断开后，充电器仍然工作。图中，R2是VT的偏置电阻;C1是降压电容，LED1(红)为市电电源指示管;启动完成后，交流9V电压经VD2整流为电瓶GB充电，LED2(绿)为充电指示管。随着充电过程的进行，电瓶两端电压不断上升，当升至极限电压值(约7.5V)时，稳压管VD3反向击穿导通，光耦合器4N25①、②脚内发光二极管发光，④、⑤脚内光电管受光后随之导通，VT基极被下拉(约0V)而失去正偏压，所以VT截止，K1释放使K1-1断开，充电器停止充电，充电指示管LED2熄灭。
