基于atmega16单片机的智能型铅酸电池充电器设计方案

录入：edatop.com 点击：

0 引言

本文针对矿用永磁操动机构馈电开关智能控制器采用的铅酸蓄电池在充电过程中存在充电过度、充电不足、电池过热和充电速度慢等诸多问题，提出了一种以atmega16 单片机为核心的智能充电器设计方案。采用了基于sugeno 推理的模糊PID 控制算法，提高了充电器的充电速度，减少了电池损耗，实现了对铅酸蓄电池充电过程的智能化控制。

目前矿用永磁操动机构馈电开关智能控制器采用铅酸蓄电池作为备用电源。传统的铅酸蓄电池充电方法有恒流限压充电和恒压限流充电，但充电效果都不是很理想，一方面这些方法充电时间过长，温升过快。另一方面，充电过程中存在过充和欠充现象。专家研究表明：铅酸蓄电池充电过程对其寿命影响最大，过充电、充电不足以及温升都是引起电池故障的主要原因。

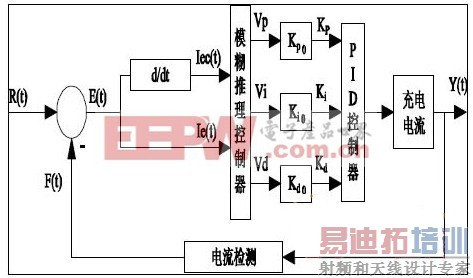

基于以上原因，系统根据蓄电池的充电特性，采用基于sugeno 推理的模糊PID 控制算法，设计了以atmega16 单片机为核心的智能充电器，它能够实时采集电池充电过程中的电流、电压、温度等模拟量，使充电始终在最佳状态下进行，实现了高效、快速、无损的充电过程。

1 系统总体结构设计

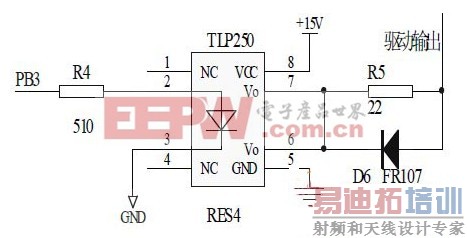

系统选取ATMEL 公司生产的 atmega16 单片机作为核心控制芯片。总体结构包括：电源模块、充电主电路模块、模拟量检测模块、显示及报警模块和IGBT 驱动模块。系统总体结构如图1 所示。

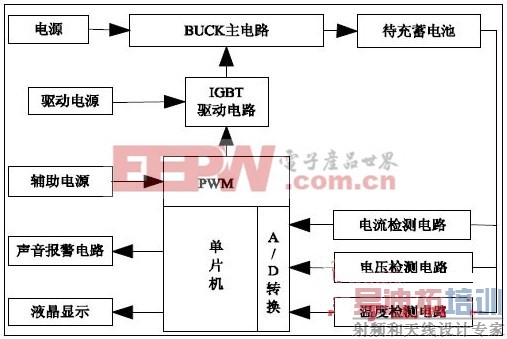

图1 系统总体结构图

在充电过程中，单片机实时采集电池充电过程中的电流、电压和温度等模拟量，通过其内部的A/D 转换器将上述模拟量转化为数字量，并判断电池是否出现过压、过流和过温等故障。若出现故障，单片机立即关断IGBT,并发出声光报警。若检测正常，则采用基于sugeno 推理的模糊PID 控制算法产生相应占空比的PWM 脉冲来控制IGBT 开关，通过BUCK 电路对电池进行充电。

2 系统硬件电路设计

2.1 充电主电路设计

充电主电路其实是一个BUCK 变换器，BUCK 电路属于降压斩波电路。充电主电路如图3 所示。IGBT、二极管、电感L1 和电容C10 构成BUCK 电路，220V市电经变压器降压，通过整流桥整流和EMI平滑滤波后，作为直流充电电源。在工作过程中，PWM 控制信号的高电平脉冲出现，使IGBT 导通，电感L1 的电流不断增大，并对电容C10 储能，同时对电池充电。此时，续流二极管因反向偏置而截止。PWM 信号出现低电平时，IGBT 截止，电感L1 维持原电流方向，与续流二极管构成充电回路，利用L1 和C10 中存储的电能向电池充电。

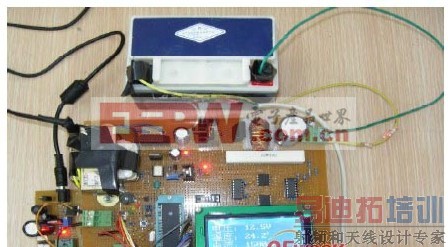

图2 充电器实物图

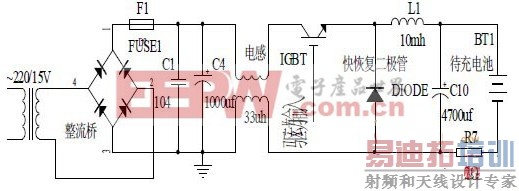

图3 充电主电路

2.2 模拟量检测模块

2.2.1 电压检测电路设计

电压检测电路采用线性光耦HCNR201 将噪声信号与单片机系统隔离开来，电压检测电路如图4 所示。

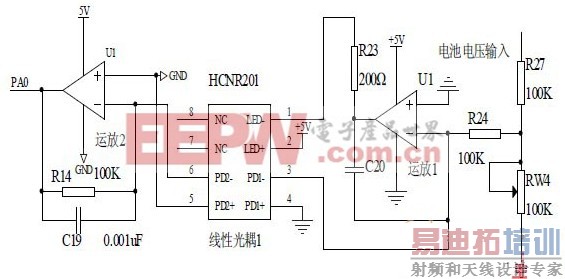

图4 电压检测电路

在正常充电的过程中，电池端电压Ubat 的变化范围是9V-15V,而单片机检测电压的范围是0-5V,所以通过R27 和Rw4 对电池两端的电压进行分压，通过调节Rw4 的阻值来限定运算放大器1 的输入电压，使其始终保持在0-5V.电阻R24 来控制初级运放输入偏置电流的大小，C20 起反馈作用，同时滤除了电路中的毛刺信号，避免HCNR201 的发光二极管LED 受到意外的冲击。R23 可以控制LED 的发光强度，从而对控制通道增益起一定作用。运算放大器2 和电阻R14将线性光耦HCNR201 的输出电流信号转化成输出电压信号送入单片机。

2.2.2 电流检测电路设计

充电电流是通过检测充电回路电阻两端的电压，并通过计算其与充电回路电阻的比值得到的。因此电流检测电路与电压检测电路基本相同，区别在于电流充电回路电阻两端电压已经在0-5V 范围内，不需要电阻分压。

2.2.3 温度检测电路设计

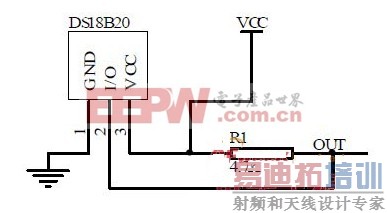

温度检测电路如图5 所示。选用数字温度传感器DS18B20 检测电池温度，紧贴电池安装，当电池温度变化时，DS18B20 输出引脚输出相应的信号，单片机将该信号转化为温度显示在液晶屏上。当温度超过设定值时，发出报警信号。
