　　该电源适配器是因无输出电压而送修的。

　　接通交流电源，绿色指示灯不亮。检查交流输入的线缆并无断路，由此确定系电源内部元件损坏所至。用“一”字螺丝刀将外壳撬开查看线路板，发现如上图中的保险丝Fl已熔断。怀疑初级元件有击穿过流现象。于是重点对D4—D7、C7、Ql作检查，未发现异常，故将Fl更换后通电试机，但电源还是没有输出。这时测主滤波电容C7两端+300V，正常。断电后，再测C7两端仍艚有高压，说明开关电源并未起振。根据下图中控制芯片内部原理图可知.KA3842的(7)脚是启动端，正常工作时.+300V经启动电阻Rll使控制芯片初始启动，这个电压需16V以上(启动电流约为0.5mA)方可使芯片正常起振工作。当KA3842顺利启动后，开关变压器(3)、(4)绕组的脉冲电压经Dl整流、R2限压，经c5滤波后得到约12V的直流电压取代由启动电阻Rll提供的16V启动电压为KA3842供电。在通电情况下测量KA3842的(7)脚电压为ov.由于图方便并没有拆下Rll来测量(由此造成后面不必要的损失).只是将R11与KA3842(7)脚的印制线路划断，通电测量C5两端的电压可升至超过16V，说明启动电阻R11及c5是正常的。断电后再用万用表电阻挡测最KA3842已悬空，(7)脚的对地电阻正反均为75Ω.通过器件内部原理图可知这应该是异常的。很可能是内部(7)脚与(5)脚间的35V稳压管已击穿，使Rll的启动电压与接地短路，于是将KA3842用UC3842直接代换，将(7)脚的印板走线接通后通电，只见电源指示灯亮一下即熄灭。检查发现UC3842内的稳压管与KA3842-样再次击穿。这下奇怪了，启动电压有R11限流，正常工作电压也有R2限流，而且电阻损坏只会阻值变大或开路，一般不会发生短路或阻值变小的现象。那又是什么使新更换的IC内部稳压管再次击穿呢 要击穿IC内部的二极管，一是电压须超过该管的稳压值，二是大电流。但检查印板走线设计，并没有发现高压向(7)脚漏电的可能。难道是Rll的阻值在减小 虽说不可能，但也想不到其他的因素了。

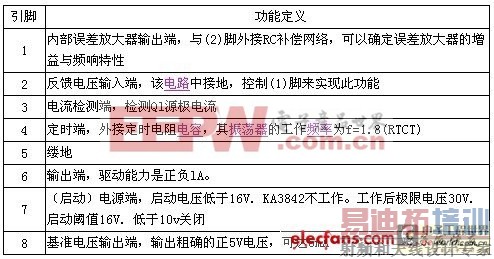

　　引脚 功能定义

　　1内部误差放大器输出端，与(2)脚外接RC补偿网络，可以确定误差放大器的增益与频响特性

　　2反馈电压输入端，该电路中接地，控制(1)脚来实现此功能

　　3电流检测端，检测Ql源极电流

　　4定时端，外接定时电阻电容，其振荡器的工作频率为f=1.8(RTCT)

　　5缕地

　　6输出端，驱动能力是正负lA。

　　7(启动)电源端，启动电压低于16V.KA3842不工作。工作后极限电压30V.启动阈值16V.低于10v关闭

　　8基准电压输出端，输出粗确的正5V电压，可达5mA

　　当拆下Rll检查时发现，其阻值虽正常，但细看发现，该电阻色环的第一环处有一点点烧糊的痕迹。查看印板时才发现是由于印板上元件排列紧凑.Rll与R12均采用直立安装且紧靠在一起.R12的引脚与Rll的壳体相碰，当R12上的反峰高压击穿RI1壳体的绝缘层后，直接串人至lC的(7)脚，造成其内部稳压管击穿而不工作。这就相当于反峰吸收网络中的D1负极直接与lC的(7)脚相碰一样，反峰的高压与启动电压叠加在一样，瞬间即可使lC内的稳压管击穿。于是，将Rll装上，在R12相碰靠处用绝缘物隔开，装上KA3842.通电指示灯正常点亮，测输出点输出+20V稳定，开关电源恢复正常。

　　小结：经过分析，造成该故障的原因是该杂牌电源元件布局不合理.R11和R12两只采用竖立焊接的大功率电阻靠得过近。当一不小心将电源振动或摔碰后，由于惯性作用使两电阻相碰而引发的故障(也是该型号开关电源的通病)。该电源的品牌型号是L1SHININTERNA-TIONALEN-TERPRISECORP,型号：0335A2065.
