一款用于大功率LED灯具散热风扇检测的经典电路

LED关闭

1、Holtek推出BS82B16-3新一代Flash触控单片机

2、专家讲解大功率区域照明LED驱动电源解决方案

3、LED上市企业全国“扫荡” 各出奇招布局市场渠道

4、广东LED上半年产值突破1200亿元 同比增近三成

5、LED灯安全质量问题日渐浮现

6、广东LED行业“自我批评”

7、日系订单将是LED台企再创佳绩之关键

8、工程师浅析在LED灯具设计中的驱动电源模块

9、照明市场整合加速，2013年全球LED灯泡价格跌幅已超20%

10、晶圆厂有望2014年恢复生命力的寿命与其PN结的温度成反比。在一些空间比较有限的大功率LED灯具里，降低LED的温升无法靠使用更大体积的散热片来实现，比如轨道灯，使用直流电风扇强制散热成了一种不得已而为之的选择。近年来随着制造工艺的不断提高，电风扇的寿命有所延长，甚至有的厂家声称电风扇的的寿命要比LED的寿命还长。但不管怎样，靠机械式接触的电风扇总让人无法放心使用在可靠性要求很高的大功率LED关闭

1、LED驱动电源产业发展前景

2、大功率LED恒流驱动电路的设计与分析

3、大功率LED驱动电源的设计要素

4、2013年大功率LED及LED驱动电源下半年走势

5、勤上光电大功率LED生产项目落户福建

6、国家节能中心发布高效照明案例以促LED照明发展

7、带有PFC的高效率200W LED镇流器解决方案

8、低成本1W大功率发光二极管实用驱动电源

9、大功率LED是最好的选择吗

10、大功率LED的封装技术灯具中，加入一个电风扇运行状态监测电路，在风扇出现故障停转时自动切断主电路，保护LED不至于过热损坏，这个思路可供评估。基于这种思路开发了一款散热风扇检测的电路。框图如下：

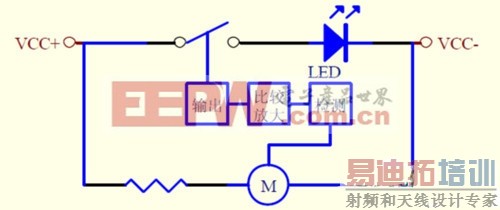

图1：大功率LED灯具散热风扇检测电路设计框图

散热风扇检测电路的原理

风扇的主要失效方式有断路和堵转。

先来看看风扇工作时的波形：

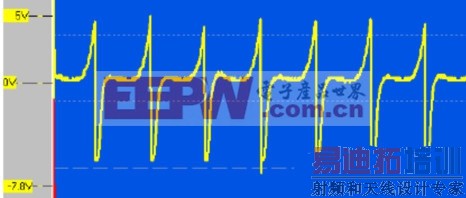

图2：LED灯具散热风扇工作波形

可以看出：风扇工作的波形是一连串交变波形，电容耦合整流滤波后输出一个直流电压值，根据这个电压的有无，可以区别风扇工作是否正常。

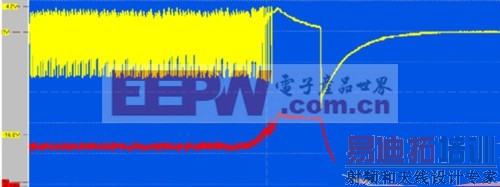

风扇从正常工作到堵转的波形跳变见下图。图中黄色波形是风扇波形，红色波形是电容耦合整流滤波后的直流电压波形。这个直流电压值有3伏以上的压差，这个压差加到比较器关闭

1、L4970A在大功率集成开关电源原理与应用

2、医疗应用中的射频微波技术

3、数据转换性能怎样实现精准型工业系统

4、一款高效率、高调光比的LED恒流驱动电路的设计方案

5、LED路灯驱动及智能调光系统设计

6、一款开关电源过流保护电路设计

7、ST推出拥有高精度及低功耗的电压比较器

8、基于DC/DC变换器的LED驱动电路的设计

9、通用架构下，MCU实现差异化的本质

10、基于MC14600的报警应用解决方案

输入端，就可以在比较器输出端得到一个放大后的信号，去控制电子开关的开与关。

风扇断路时没有交变波形输出，耦合整流滤波后的直流电压为零，上面的分析同样适用。

图3：大功率LED灯具散热风扇断路时波形

实际原理图见下图。图中CON1的1-3PIN是LED恒流驱动器关闭

1、离线式PFM可调光LED恒流驱动器XL5003及其应用

2、基于TLC5941的全彩LED大屏幕驱动设计

36V直流输出端，2-4接LED的正负极。CON2接24V 1.5W直流电风扇。LED选用10串10并的50W光源。如果驱动电源盒光源参数不一样，可以改变图中R7及R71-R73值，并选用合适的电风扇。

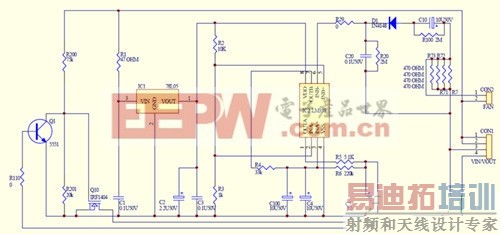

图4：大功率LED灯具散热风扇检测电路设计原理图

PCB图及实物见下图：

图5：大功率LED灯具散热风扇检测电路PCB图及实物

本案中的开关管选用VSS=40V RDS(ON)=0.004欧ID=162A的MOS管IRF1404，用于控制3.3A100W的LED，可以不装散热片长时间连续工作。如果使用更高功率的LED可考虑选用更高规格的MOS管，或者在MOS管上加装散热片。
