工程师设计中推荐之好用的十大LED驱动IC( 一)

中国有句古话说“金杯银杯不如老百姓的口碑!”在IC领域，这句话同样适用。一款产品好不好，不看它的广告宣传如何精彩，而看工程师用得顺不顺手。实践出真知!本文就将整理一些工程师推荐的几款好用的LED驱动IC。

推荐1：MAX16832A降压恒流高亮度LED驱动器

关键特性

输入电压范围为6.5V至65V

输出电流高达1A

片上集成65V、0.45Ω功率MOSFET

滞回控制：开关频率高达2MHz

LED电流精度：±3%

200mV检流基准

电阻可编程的恒定LED电流

集成的高边电流检测

热折返保护/线性亮度调节

过热关断保护

采用增强散热型8引脚SO封装

-40°C至+125°C工作温度范围

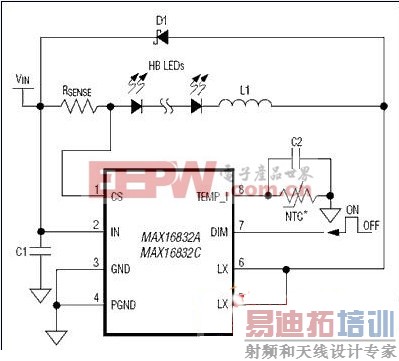

MAX16832A/MAX16832C是降压恒流高亮度LED(HBLED)驱动器，为汽车内部/外部照明、建筑和环境照明、LED灯泡和其它LED照明应用提供具有成本效益的解决方案。

MAX16832A/MAX16832C工作于+6.5V至+65V输入电压范围，在最高+125°C温度范围内可提供最大700mA的输出电流，而在最高+105°C的温度范围内可提供1A的输出电流。高边检流电阻调节输出电流，而专用的脉宽调制(PWM)输入可实现宽亮度范围的脉冲式LED亮度调节。

这些器件非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路减少了外部元件数量，并可提供±3%精度的平均输出电流。在负载瞬变和PWM亮度调节过程中，滞回控制算法保证了优异的输入电源抑制和快速响应性能。MAX16832A允许10%的电流纹波，而 MAX16832C允许30%的电流纹波。这两款器件的开关频率高达2MHz，从而允许使用小尺寸元件。

MAX16832A/MAX16832C提供模拟亮度调节功能，可降低输出电流，通过在TEMP_I至GND之间加载一路低于内部2V门限电压的外部直流电压来实现这种调节。TEMP_I还可向连接在TEMP_I和GND之间的负温度系数(NTC)热敏电阻源出25μA电流，提供模拟热折返功能，当LED串的温度超出指定温度值时可降低LED电流。此外，器件还具有热关断保护功能。

MAX16832A/MAX16832C工作于-40°C至+125°C汽车级温度范围，采用增强散热型8引脚SO封装。

应用范围

建筑、工业及环境照明

汽车RCL、DRL和雾灯

平面显示器

指示灯和紧急事件灯

MR16和MR111LED灯

推荐2：MT7930原边反馈、隔离驱动IC

关键特性：

1.输入电压：AC85-265V;

2.电流驱动能力1A;

3.效率可达88%

4.自带PFC功能，PFC高达0.95以上，支持无电解电容方案;

5.工作模式：恒关断时间、DCM模式;

6.调光模式：PWM、线性调光、开关调光;

7.恒流精度：2%以内;

8.最高50W的驱动能力;

9.支持无电解电容驱动方案，具有上电软启动功能;

10.内置VDD过压，LED开路/短路保护，以及欠压、过压及过热保护功能;

11.初级端电流、电压感应技术，无需光耦.可调节输出电流及功率设置;

12.封装：SOP-8

MT7930是一个单级、高功率因素，源边控制交流转直流LED驱动芯片。利用美芯晟科技特有的技术(已申请专利)，只需极少的外围器件感应源边的电学信息，就可以精确地调制LED电流，而不需要光耦及副边感应器件。

MT7930集成功率因数校正功能，工作在DCM(断续电流模式)和恒定关断时间模式，可以达到很小的总谐波失真电流。MT7930同时实现了各种保护功能，包括过流保护(OCP)、过压保护(OVP)、短路保护(SCP)和过热保护(OTP)等，以确保系统可靠地工作。

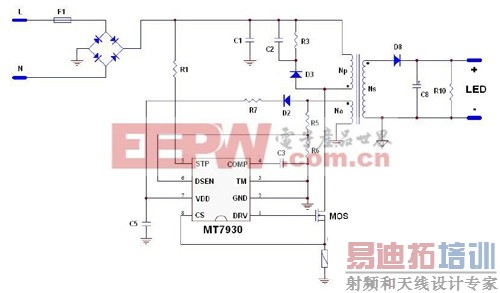

典型应用电路

主要应用：

LED日光灯/球泡灯/玉米灯/吸顶灯/E14/E27/PAR30/PAR38/GU10/LED路灯。
