工程师设计中推荐之好用的十大LED驱动IC( 二)

本文为工程师设计中推荐之好用的十大LED驱动IC的续文。

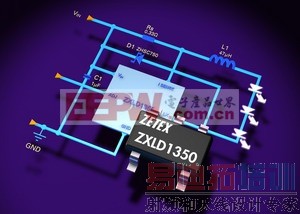

推荐3：ZXLD1350，市场反映相当好，体积小巧比较适合做射灯产品

这款IC原厂设计初衷是为汽车LED应用，我看会在射灯用最合适，体积小适合做到产品受限领域比较合适。根据使用的外置元件的类型和特性。这款LED驱动器的效率最高时可达95%。该驱动器的典型关断电流极低，只有15μA，因此其节能效果极佳，有助于延长电池寿命。

推荐4：LM3402调光驱动IC

LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。

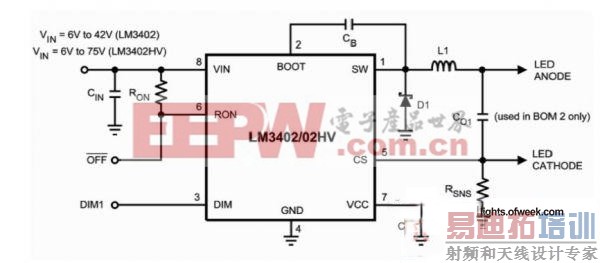

LM3402/LM3402HV是一款由可控电流源衍生的降压型稳压器，设计该器件来驱动串联的大功率、高亮度发光二极管(HBLEDs)串。当使用 LM3402时，电路板可以接受范围在6V至42V的输入电压。当使用引脚兼容的LM3402HV时，输入电压的上限可达到75V。按照需要对转换器的输出电压进行调节，以维持通过LED阵列的恒定电流水平。LM3402/02HV是一款真正的降压型稳压器，其输出电压范围从VO(MIN)为 200mV(参考电压)扩展到由最小关断时间(典型值300ns)决定的VO(MAX)。只要LED阵列的组合前馈电压不超过VO(MAX)，则电路能保持任意数量的LED中的调节电流不变。

推荐5：DM412三通道LED、恒流驱动器

DM412是一颗具脉波宽度调制(PWM)输出及使能控制的LED驱动芯片，专为LED照明、装饰、大屏显示等应用而设计。每一输出通道皆可输出高达16比特(65536级，目前为全球最高)灰阶的可调线性电流。芯片内含移位缓存器，数据锁存，三通道恒流驱动器(电流值可由相对应的三个外挂电阻调控)以及做PWM功能之用的内建震荡器。数据、时钟与锁存讯号输出端均内建缓冲，支持长串接应用。内建 LED开路侦测功能可帮助使用者找出LED开路的具体位置，无需加上任何外围组件。独特的「输出端极性反转功能」使DM412亦能用做「PWM讯号产生」，以实现大功率LED之65536级灰阶的颜色变化。

DM412开路侦测功能介绍：

DM412提供实时的LED开路检测功能，无须搭配额外的组件或芯片设计。当输出电流导通而输出电压小于0.3V时，判定为LED开路故障。当锁存信号激活时，每个通道的侦测结果会被写入相对应移位寄存器中之每字节最后一比特位置上按 R[0]，G[0]，B[0]。开路侦测结果可以从串行输出端口读回。当相对应位置之侦测数据为”1”表示该通道正常，若为”0”则表示该通道开路。为确使LED开路侦测功能在良好的条件下进行，建议侦测时的影像数据(红绿蓝三色共48比特)全填为1以使通道设定为理想的导通状态。

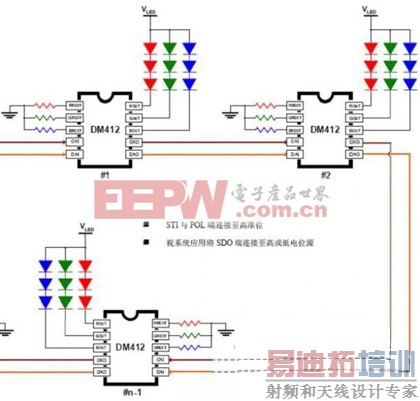

DM412时序传输介绍：

使CKI保持在高电位，并于其间送入8个DAI脉波即可成功启动自动锁存机制。

LED开路侦测数据将从DAO端口传出。

自动锁存功能只在SDO=‘H’时有效。

POL与STB或ISTB皆互为独立。

POL端的任何电位变化都会设置(POL=H-L)或重设(POL=L-H)PWM输出。
