将信号转化为50%的占空比

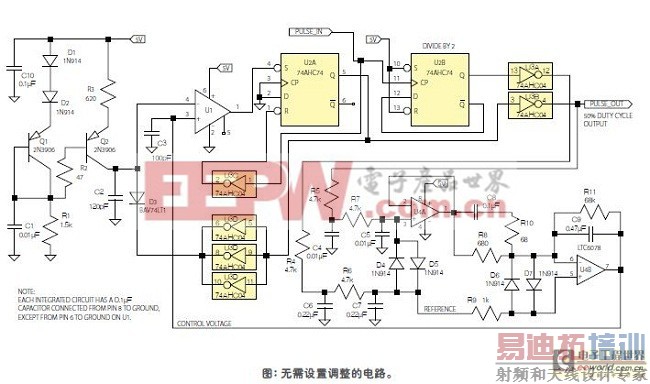

电路的核心为一个受放大器U4b回馈控制的脉宽调制器。Q1、Q2及相关电路提供2mA的恒定电流，为电容器C2供电，从而使超快速比较器U1管脚4处出现电压斜线上升情况。当电压斜线上升幅度超过比较器管脚3处的电压时，比较器的输出值变低并对触发器U2a置位。Q输出变高，使并联的逆变器U3d和U3f通过二极管D3对斜坡电容器C2放电。BAV74LT1用于D3，因为其低电容的特性可避免阴极于下一个电压斜线上升出现时被拉高而导致C2产生电压阶跃的现象。二分频触发器U2b的输出通过逆变器U3a，然后进行滤波，为放大器U4b提供参考直流电。该放大器将源于输出方波的滤波电压和参考电压进行比较，并调节反馈至比较器的控制电压，从而将输出信号的占空比维持在50%。

具有低输入失调电压的精度运算放大器用于U4，因为失调值会和U4b值相乘，导致输出端的占空比出现误差。尽管LTC6078的输入失调电压小到微不足道，但如果你想使用另一款芯片，则还是需要将该失调电压值纳入考量范围内。二极管D4~D6可控制启动运算放大器，使其更快达到稳态条件。

此外，根据SPICE仿真结果，在运算放大器启动期间，二极管D4~D6可减少对某些组件的压力。同样，R2和C1也可减少对Q1和Q2的压力。为获得最佳结果，输出的负载应略轻，以避免信号失真。因为信号失真可能会改变直流电平，进而改变占空比。

输入脉冲的占空比必须低于50%；若高于50%，要么降低占空比，要么将输入脉冲通过一个逆变器，然后再将其应用至电路输入端中。

参考文献：

1. Wide-range pulse-shaping circuit gives square waves with 50% duty cycle R.M. Stitt and R. L. Morrison, Burr-BrownResearch Corp., International AirportIndustrial Park, Tucson, Ariz.

2. One-shot wi th feedback loopmaintains constant duty cycle H. P. D.Lanyon, Worcester Polytechnic Institute,Worcester, Mass. Electronics Designer’sCasebook, page 122. (No volume numberor published date given.)

3. Frequency-doubler produces squarewaveoutput Robert L. Taylor, I FElectronics, Nashville, Tenn. ElectronicsDesigner’s Casebook Number 1, page23. (No published date given.)
