0 概述

零中频接收机在几十年前被提出来,工程中经历多次的应用实践,但是多以失败告终,近年来,随着通信系统要求成本更低,功耗更低,面积更小,集成度更高,带宽更大,零中方案能够很好的解决如上问题而被再次提起。

本文将详细介绍零中频接收机的问题以及设计解决方案,结合TI的零中频方案TRF3711测试结果证明,零中频方案在宽带系统的基站中是可以实现的。

1 超外差接收机

为了更好理解零中频接收的优势,本节将简单总结超外差接收机的一些设计困难和缺点。

基于零中频接收机的技术挑战及解决方案

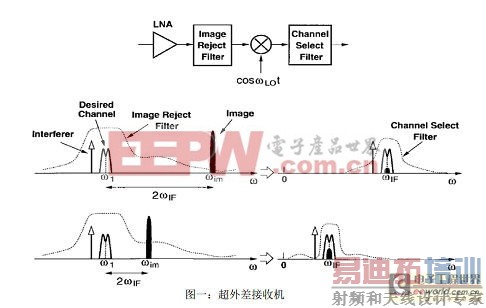

图一是简单超外差接收机的架构,RF信号经过LNA(低噪声放大器)进入混频器,和本振信号混频产生中频信号输出,镜像抑制滤波器滤出混频的镜像信号,中频滤波器滤除带外干扰信号,起到信道选择的作用,图中标示了频谱的搬移过程及每一部分的功能。

在超外差接收机种最重要的问题是怎样在镜像抑制滤波器和信号选择滤波器的设计上得到平衡,如图一所示,对滤波器而言,当其品质因子和插损确定,中频越高,其对镜像信号的抑制就越好,而对干扰信号的抑制就比较差,相反,如果中频越低,其对镜像信号的抑制就变差,而对干扰信号的抑制就非常理想,由于这个原因,超外差接收机对镜像滤波器和信道滤波器的选择传输函数有非常高的要求,通常会选用声表滤波器(SAW),或者是采用高阶LC滤波器,这些都不利于系统的集成化,同时成本也非常高。

在超外差接收机中,由于镜像抑制滤波器是外置的,LNA必须驱动50R负载,这样还会导致面积和放大器噪声,增益,线性度,功耗的平衡性问题。

镜像滤波器和选择滤波器的平衡设计也可采用镜像抑制架构,如图二所示的Hartley(1)和 Weaver(2)拓扑架构,在A点和B点的输出是相同极性的有用信号和极性相反的镜像信号,这样通过后面的加法器,镜像信号就可以被抵消掉,从而达到简化镜像滤波器的设计,但是这种架构由于相位和幅度不平衡,其镜像信号没有办法完全抑制,如证明(6),镜像抑制比IIR.

基于零中频接收机的技术挑战及解决方案

E指相对的电压幅度差,指相位差,如果 E和θ足够小,式(1)可以简化为(2)。

基于零中频接收机的技术挑战及解决方案

这里θ是弧度,如果E=5%,θ=5度,IIR约为26dB,如果要达到60dB的IIR,需要θ低于0.1度,这是非常难以实现的,通常这种架构可以做到30-40dB的镜像抑制(7),所以,即使采用这种架构,镜像抑制滤波器和信道选择仍然需要仔细设计。

基于零中频接收机的技术挑战及解决方案

图二: Hartley和Weaver镜像抑制架构

2、零中频接收机

2.1 零中频接收机架构及优势

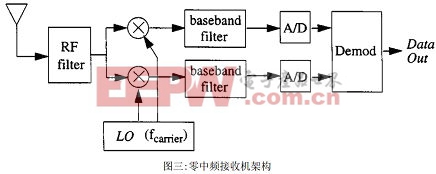

零中频接收机架构如图三,是指RF信号(radio frequency)直接转化到零频信号,LPF(低通滤波器)用于近端干扰信号的抑制, 在零中频架构中,在典型的相位/幅度调制中,正交的I和Q两路信号是必须的,由于两个边带信号包含了不同有用信息,必须在相位上区分。

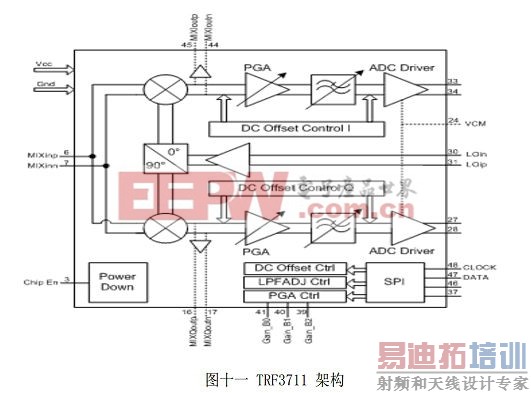

相较超外差架构,零中频架构优势:1:没有镜像抑制要求;2:LNA不需要驱动50R负载;3:采用相同ADC情况下,带宽是超外差架构的两倍;4:声表滤波器和复杂的LC滤波器可以采用简单的低通滤波器替换,从而利于集成芯片设计,如图四,TRF3711就是采用零中频架构,集成了I/Q解调器,低频的可调增益放大器以及可调信道选择滤波器,实现了高集成方案。

既然零中频接收架构如此简单,为什么到目前为止,还没有广泛应用呢 那是因为零中频接收机极易被各种噪声污染,从而影响系统性能,下面将讨论零中频接收架构的挑战。

基于零中频接收机的技术挑战及解决方案

2.2 零中频接收机的挑战及解决方案

零中频接收机到目前为止,还只用于手持设备上,在基站上还没有应用,原因是在零中频架构上,有很多无可避免的噪声源没有办法得到抑制,本文将重点讨论闪烁噪声(1/f),直流偏置(DCoffset);I/Q 不平衡;偶次谐波。

2.2. 1 闪烁噪声(1/f)

闪烁噪声是有源器件固有的噪声,其大小随频率降低而增加,主要集中在低频段,闪烁噪声对搬移到零中频的基带信号产生干扰,降低信噪比,在通常的零中频接收机中,增益都放在基带,射频部分(LNA和解调器)的增益大概在30dB左右,所以下变频信号大概会在几十微伏,所以射频输入级(LNA,滤波器等等)的噪声就变得非常重要。

为了更好理解闪烁噪声,我们可以来分析一个独立的MOS管,在输入闪烁噪声和纯热噪声情况下的噪声恶化情况,对一个典型的亚微粒MOS管,计算带宽为1MHz情况下的闪烁噪声:(3)

基于零中频接收机的技术挑战及解决方案

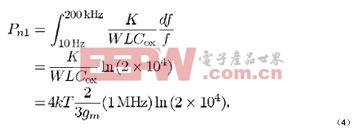

计算从10Hz到200KHz的带宽内的闪烁噪声如下

基于零中频接收机的技术挑战及解决方案

如果只考虑热噪声

基于零中频接收机的技术挑战及解决方案

如果考虑闪烁噪声的情况下,噪声增加了Pn1/Pn2=16.9dB, 而在超外差结构中,闪烁噪声将无关紧要,因为信号主要在中频进行放大。

减少闪烁噪声的方法(3):下变频器后的链路工作在低频,这样可以选择双极性晶体管,从而能够降低闪烁噪声;另外采用高通滤波器和类直流校准也能够抑制低频的噪声。

2.2. 2 直流偏置(DC-offset)

由于零中频接收机转换带宽信号到零中频,大量的偏置电压会恶化信号,更严重的是,直流偏置信号会使混频后级饱和,如饱和中频放大器,ADC等。

基于零中频接收机的技术挑战及解决方案

为了理解直流偏置的起源和影响,我们可以参照图四的接收通道进行说明。

如图四(a)所示, 本振口,混频器口,LNA之间的隔离度不好,Lo(本振信号)可以直接通过LNA和混频器,我们叫做“本振泄露”, 这种现象是由于芯片内部的电容及基底耦合的,耦合的Lo信号经过LNA到达混频器,和输入的Lo信号混频,叫做“自混频”,这样会在 C 点产生直流成分;近似的情况如(b),从 LNA出来的信号耦合到混频器的本振输入口,从而产生了直流分量;

为了保证ADC能够采样出射频端口微伏级的电压,通常需要整个链路增益在100dB以上,其中25-30dB的增益来自LNA和混频器的贡献。

基于如上分析,对于自混频产生的直流偏置,我们可以做一个大概的估算,假设混频器的Lo输入信号为0.63Vpp(等同于在50ohm系统中的0dBm),通常情况下是-6dBm--+6dBm,假设隔离度为60dB,所以图五(a),考虑到30dB的射频增益,混频器的输出直流信号大概为10mVpp,在现代通信系统中,在LNA输入的有用信号可以低至30uVrms, 为了能够采样有用信号,需要中频放大70dB左右,10mV的直流电压也会放大70dB,会导致混频器后的基带放大器器件饱和,产生失真,即使基带放大器是理想的放大器,也需要一个超高动态范围的ADC才能解决直流偏置问题,而这种动态范围的ADC在实际上是不可实现的。

怎样解决零中频接收机的直流偏置问题呢 最简单的方案是采用交流耦合的方式,比如加一个高通滤波器,然而随机二进制数据的频谱在DC会呈现出一个峰值,很多仿真证明,为了不恶化信号,高通滤波器的频率截止点必须低于数据速率的0.1%, 如果是GSM信号,其数据速率为200K,这要要求滤波器的截止频率为200Hz左右,这样小的值会导致,1:如果直流偏置变化,其响应会非常慢,2:需要非常大的电容和电阻, 解决的办法是采用在直流附近最小化信号能量的调制方式,比如UMTS制式的BPSK调制方式。

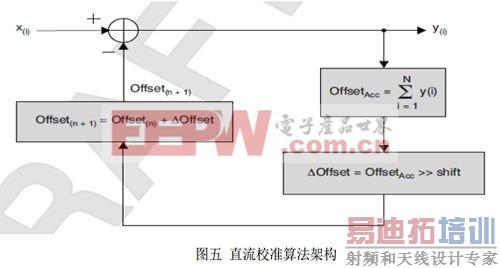

另外一种常用的方法是通过算法校准的方式消除直流偏置,如图五所示的架构是TI(德州仪器)的盲校算法,通过计算122.88MHz时钟周期的直流偏置量,每1.067ms输入信号实时抵消直流偏置。

直流累加

基于零中频接收机的技术挑战及解决方案

更新直流偏置

基于零中频接收机的技术挑战及解决方案

直流偏置更新统计

基于零中频接收机的技术挑战及解决方案

直流偏置补偿基于零中频接收机的技术挑战及解决方案

基于零中频接收机的技术挑战及解决方案

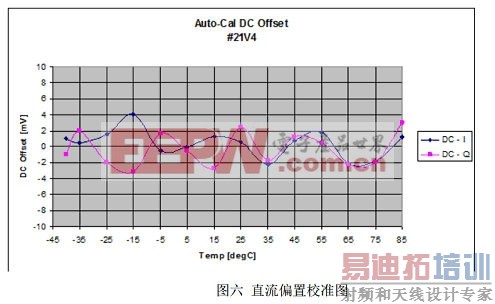

TI的盲校算法可以在全温范围内把直流偏置校准到低于+/-5mV以内,图六是基于TRF3711的实测试结果。

基于零中频接收机的技术挑战及解决方案

2.2. 3 I/Q不平衡(I/Q imbalance)

对于大多数相频调制信号,采用零中频架构要求I/Q两路信号必须是正交,可以采用射频偏移90图七(a)度或者Lo偏移90度度的方式图七(b),偏移RF信号需要承担严重的噪声-功率-增益间的平衡,通常采用偏移Lo的方式实现正交解调,对于I/Q两路信号的相位,幅度不平衡都会导致解调信号的星座图恶化。

基于零中频接收机的技术挑战及解决方案

图七:正交生成在 RF(a),Lo(b)

为了更好理解I/Q不平衡对信号的影响,设定输入信号为Xin(t)=acosωct+bsinωct, a和b可以任意为+1或者-1,假设I/Q两路相位是相等的,即:

基于零中频接收机的技术挑战及解决方案

和θ代表指增益和相位差,输入信号分别乘以Lo的两个相位,加上低通滤波器,可以得到如下结果。

基于零中频接收机的技术挑战及解决方案

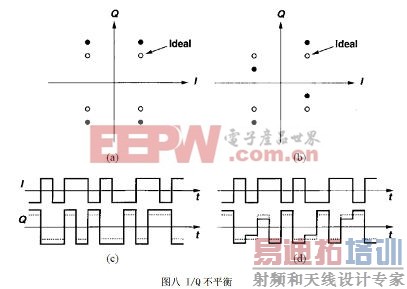

图8(a),(b)分别在星座图中标示了增益不平衡和相位不平衡的情况,为了更直观的说明I/Q不平衡的影响,在时域图进行分析,图(c)是增益不平衡造成幅度的比例因子不同,而图(d)是相位不平衡造成了一个通道的部分脉冲数据恶化另一通道的数据,但是相对镜像信号(实中频)而言,边带信号(复中频)的影响非常小。

基于零中频接收机的技术挑战及解决方案

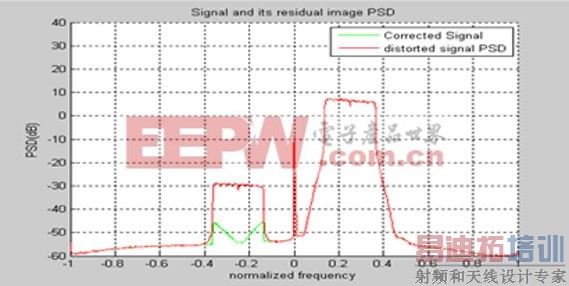

虽然相较镜像信号的影响,I/Q不平衡的影响没有非常显着; 同样需要对I/Q不平衡信号做处理,除了在硬件上尽量保证I/Q两路信号的幅度一直和相位平衡外,通常会采用算法进行校准,TI(德州仪器)的盲校算法可以校准到近20dB的改善 (此处不详细描述具体的算法过程)。

基于零中频接收机的技术挑战及解决方案

图九:I/Q 盲校结果

2.2. 4 偶次谐波(even harmonic)

传统的超外差架构对只是对奇次谐波敏感,而零中频接收机则对偶次谐波非常敏感,简单举例,传统的高中频方案,设主信号中频为100MHz,两个干扰信号f1=110MHz,f2=120MH 在,三次谐波2f1-f2=100MHz, 2f2-f1=130MHz,他们离主信号都很近,而偶次谐波f1-f2,f1+f2等都离主信号很远,从而能够非常容易滤除,所以对零中频架构而言,偶次谐波影响就非常严重,通常以IIP2来定义偶此谐波,相比奇次谐波,偶次谐波的功率更大,而且不像奇次谐波,可以通过频率规划来规避它,而偶次谐波可以产生于任何高功率的调制干扰信号,没有办法通过频率规划来避免。如图十示。

怎样抑制偶次谐波呢 简单的方法就是采用差分LNA和混频器,但有两个问题需要注意,首先,天线和双工器都是单端的,所以需要单端到差分的转换,比如加变压器,由于通常其会有几个dB损耗,会引入几个dB的系统噪声,其次,差分的LNA需要更高的功耗。

基于零中频接收机的技术挑战及解决方案

2.3 TI 零中频方案实现

TI发布的零中频接收机TRF3711,集成了宽带的解调器,中频PGA,可调带宽滤波器,自适应的直流校准模块,以及ADC驱动放大器,配合TI的盲校算法,外接LNA模块,就可以实现在基站上的应用 (除了MC-GSM外的应用)。

基于零中频接收机的技术挑战及解决方案

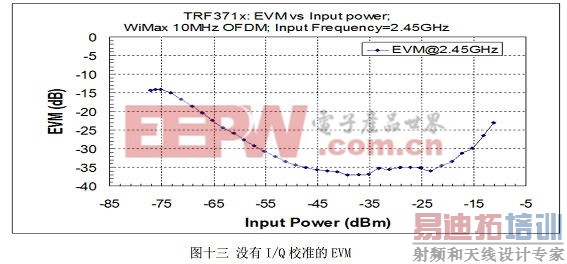

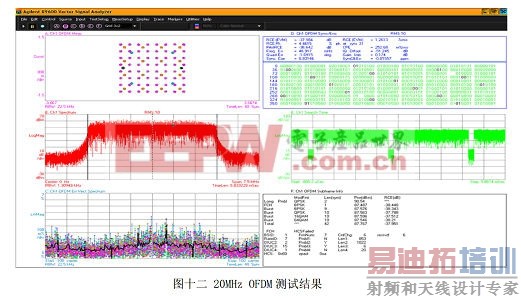

图十二,十三,是基于20MHz OFDM信号的实测结果,显示TRF3711完全能够满足宽带信号的基站应用。

基于零中频接收机的技术挑战及解决方案
基于零中频接收机的技术挑战及解决方案

3、总结

零中频接收机天然具有易集成,低功耗,低成本等特点,但是由于其自身的技术特点,零中频接收机还没有在基站系统中广泛的应用,本方案详细分析了零中频接收机的技术难点,以及相应的解决办法,结合TI零中频接收机方案TRF3711的测试结果,证明了零中频接收机在宽带系统中依然是可是实现的。
