分享业内高手DIY打造智能无线供电台灯的设计

录入:edatop.com    点击:

无线供电是一个很吸引人的制作课题,许多电子类杂志和论坛上都有关于制作无线供电电路的介绍,这些电路虽各有千秋,但都有一个共同的不足之处,一是传输效率不太理想、二是不论有无接收器在工作,发射部分都一如既往地向外源源不断地发射能量,这是不能令人满意的。

本文所设计的这个无线供电装置,除了传输效率比较高,它还有一个显著的特点:能自动检测有无接收部分工作,只有检测到确有接收器在工作,它才会连续辐射无线电能,否则就始终只工作在低能耗的检测状态。其工作方框图如图1所示:

分享业内高手DIY打造智能无线供电台灯的设计

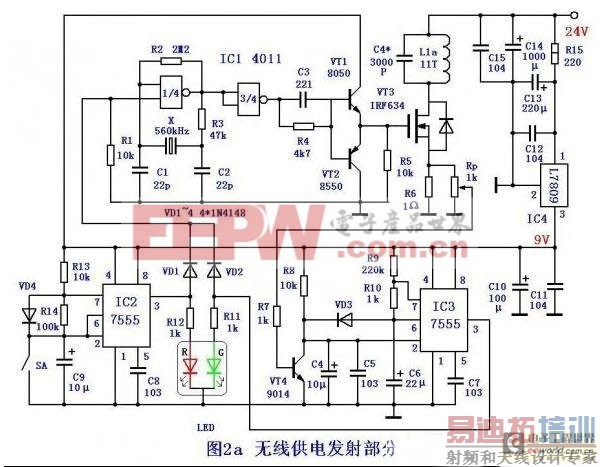

发射部分采用CMOS电路与场效应管的组合,这种组合不仅效率高,而且控制也简单易行。发射线圈采用李兹线和蛛网式绕法,以取得较高的变换效率。电路见图2a:

分享业内高手DIY打造智能无线供电台灯的设计

工作原理:

1.发射部分

振荡源由1/4个CD4011和遥控器用的晶体组成晶振电路,实测振荡频率为560kHz,这个频率对收音机的中波段有两处干扰:560kHz和1120kHz。因手边没有更合适的晶体选择,也只好将就了。

4011是一个2输入端与非门,所以电路能否工作还取决于另一个输入端的电位,此输入端的电位由IC2(555电路)的状态决定, IC2输出占空比约等于1/10的方波,所以使高频振荡电路的工作与间歇时间比也等于1/10。

4011的另3个与非门并联起来作为推动级,把振荡与输出级隔离开。为了能在小功率的推动下也能输出足够大的高频功率,输出级选用场效应管IRF634,场效应管是一种电压控制器件,原则上不消耗激励功率,但它的极间输入、输出电容很大,有几百pF,如果直接接到4011的输出端,会因为CMOS门电路的输出电流很小而使波形的上升时间和下降时间变大,而导致效率下降。所以我还在 CMOS门电路的后面加了一对互补的三极管,此互补管接成射极输出,具有极小的输出电阻,可以使方波的上升和下降时间大大减小。实践证明,加上了这级电路后效率有了明显提高。而且,使空载和有负载时的电流有显著的区别,这就为无线供电的智能化提供了简单可靠的检测依据。

在没有负载时,也就是说,无线供电的接收部分没有靠近发射线圈时,VT3的源极电流很小,R6上的电压降还不足以使VT4导通,所以IC3的第2脚上没有触发脉冲,第3脚上也没有高电平输出;一旦接收部分靠近了发射线圈,从发射级接收了足够的能量,于是使得VT3的源极电流增加,R6上也产生了足够大的电压,能够推动VT4导通,在VT4的集电极产生了幅度足够的负脉冲,驱动IC3使之输出高电平。此高电平通过VD2再送到晶振的控制端,使其工作在连续振荡状态,这样就完成了负载检测的任务。

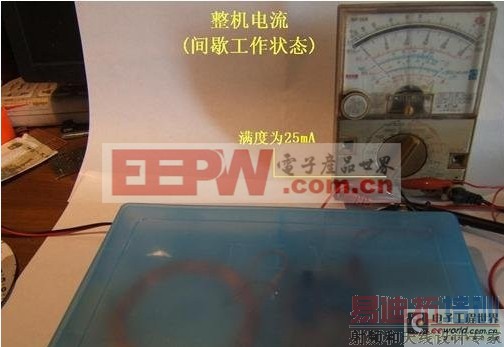

我们说这个电路是智能无线供电电路,其原因就是它能自动检测有无负载。没有负载时它工作在间歇状态以节约电能,一旦检测到负载就工作在连续状态,使其正常工作。

图2中,Rp作为检测灵敏度调节;LED为工作状态指示(红灯间歇闪亮为检测状态,绿灯亮为连续工作状态);SA为维修开关,合上后,红灯连续亮,输出级连续工作,适于维修或弱负载时工作。

2.接收部分

实际上任何一个具有接收线圈的装置都可成为接收电路,这里只是给出其中一例,它可以实测接收部分的功率,也可以调整撤回路的谐振状态,使之灵敏度最高。电路很简单,就不再赘述原理了。电路见图2b:

分享业内高手DIY打造智能无线供电台灯的设计

如果不测试接收距离和检测系统的转换效率,也可不装图2b的电路。

3.零件选择

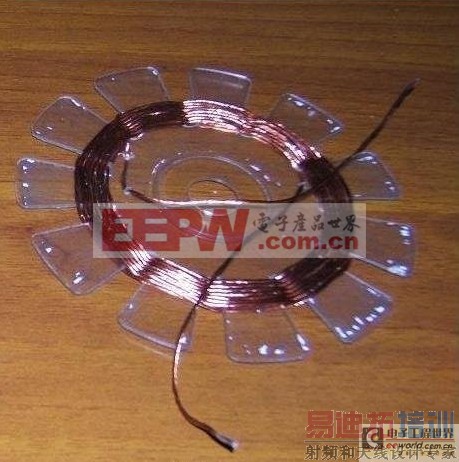

无线供电的效率与发射级的工作状态有关,同时也与作为发射电磁能量的线圈的质量也有非常密切的关系,所以发射线圈L1我采用36×Φ0.1mm的李兹线,绕在用光盘作骨架的蛛网板上。见图3:

分享业内高手DIY打造智能无线供电台灯的设计

图3

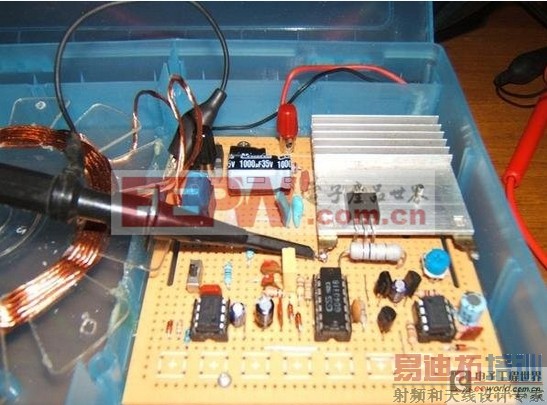

线圈的骨架用光盘制作,为了避免涡流损失,光盘上的金属镀层应当去掉。骨架的内径为66mm,用36股Φ0.1的漆包线绕11匝。图2b中的接收线圈也绕成蛛网式,用24股Φ0.1的多股漆包线绕8匝。 [p] [p] height: 24px; color:; font-family: Tahoma, Arial, sans-serif; font-size: 14px; ">分享业内高手DIY打造智能无线供电台灯的设计

分享业内高手DIY打造智能无线供电台灯的设计

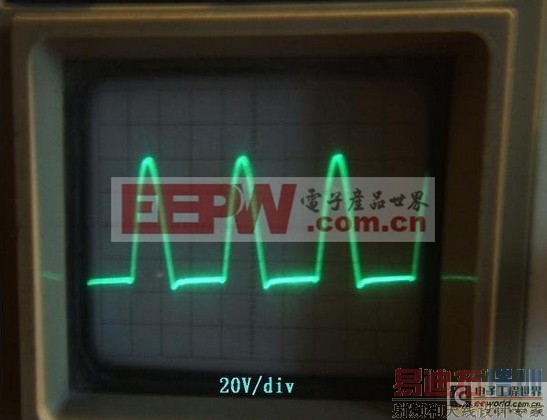

测漏极电压波形

分享业内高手DIY打造智能无线供电台灯的设计

分享业内高手DIY打造智能无线供电台灯的设计

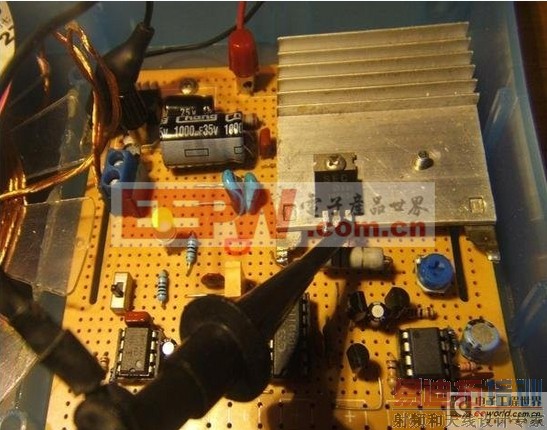

测源极电压波形

分享业内高手DIY打造智能无线供电台灯的设计

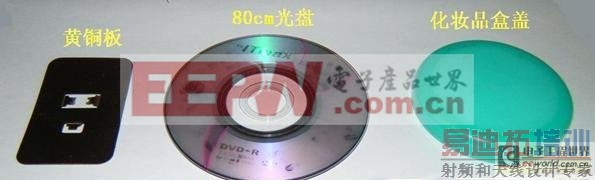

做灯罩用的材料

分享业内高手DIY打造智能无线供电台灯的设计

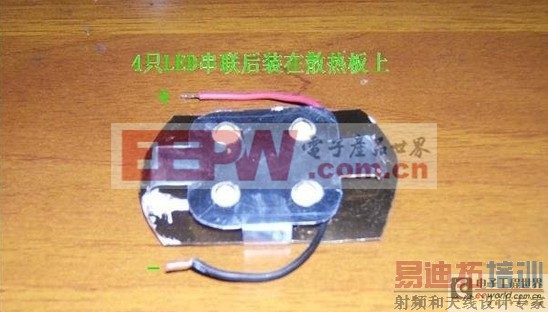

将4个LED串联后装在散热板上

分享业内高手DIY打造智能无线供电台灯的设计

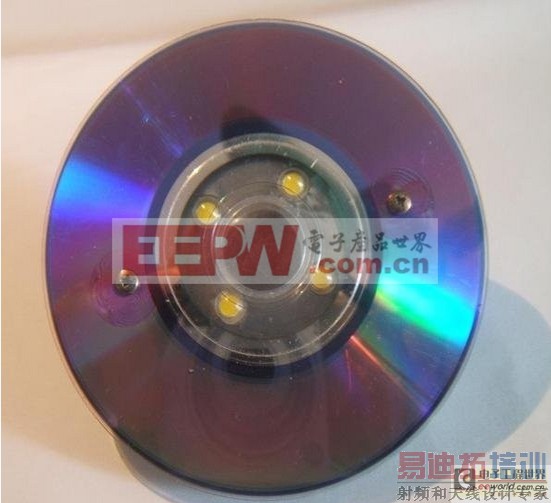

做好后的灯头正面

分享业内高手DIY打造智能无线供电台灯的设计

灯头背面

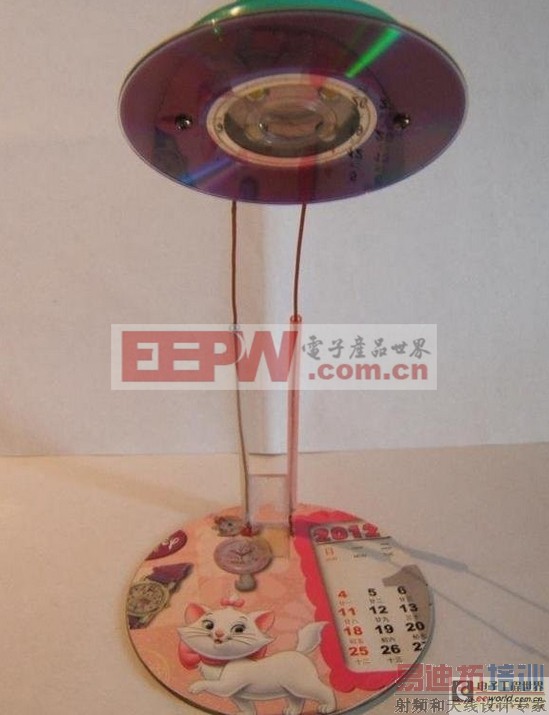

分享业内高手DIY打造智能无线供电台灯的设计台灯正面

分享业内高手DIY打造智能无线供电台灯的设计

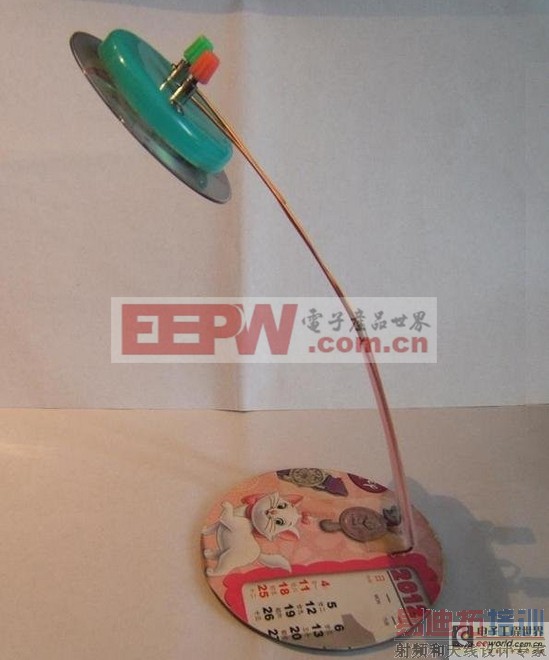

台灯侧面

分享业内高手DIY打造智能无线供电台灯的设计

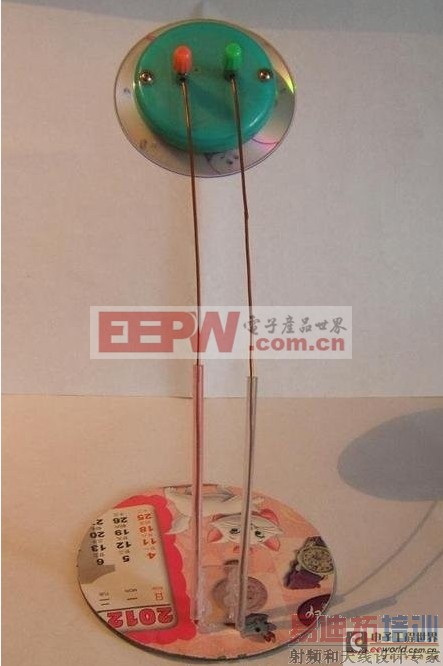

台灯背面

分享业内高手DIY打造智能无线供电台灯的设计

台灯的底座

分享业内高手DIY打造智能无线供电台灯的设计

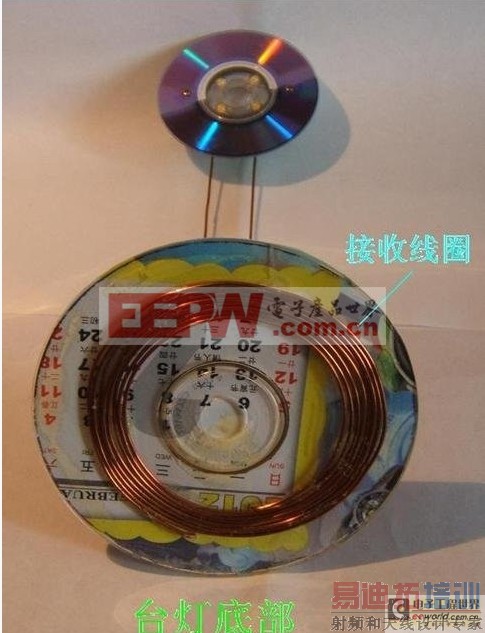

底座下面是接收线圈

分享业内高手DIY打造智能无线供电台灯的设计

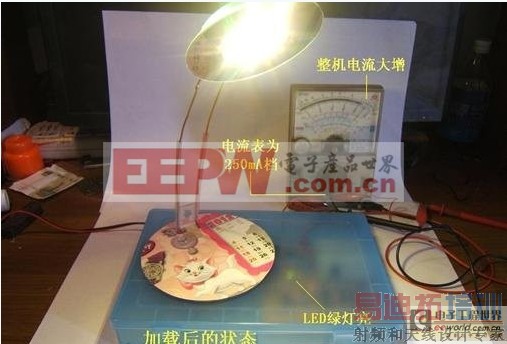

把台灯放在发射线圈上方,很亮哦,此时整机电流升到200mA左右,盒子里面的绿色指示灯也亮了。

分享业内高手DIY打造智能无线供电台灯的设计

小结

1.从场效应管各点波形来看,输出级的工作状态并不十分理想,尤其是源极电压波形存在高次谐波,这样显然会使电路的转换效率降低。究其原因,应该是因为栅极驱动电压的波形过宽所致。如果使栅极波形改为更窄些的脉冲,使场效应管的导通角更小些 [p] ,估计效率会得到提高。

2.因制作时间比较仓促,从24V变9V直接采用了7809模拟稳压电路,其效率显然是十分低下的,如果改用开关稳压电源,则可大幅提高驱动部分的效率,使电路在间歇工作状态时更省电。

3.本装置是模拟桌面无线供电系统而设计的,所以发射线圈和接收之间的距离大于12mm,这样也使转换效率有明显下降,因为两线圈距离越大,效率必然越低。

4.无线台灯只是无线供电的一种应用,接收部分也完全可以用于无线充电、水下LED灯或旋转LED图形显示等领域。

5.因为现成的无线供电模块VOX330不容易买到,所以电源采用了24V直流。如果手边有高压无线供电模块,直接采用220V交流电将会更具实用性。
