电路详解:利用太阳能电池进行在线涓流充电的电路

录入:edatop.com    点击:

本文中电路通过采用工作在单个 太阳能 电池电压下的自振荡升压电路解决了这个问题,而且它能对电池进行连续的涓流充电。

许多由电池供电的设备的工作时间短,待机功耗低,因此这些设备的总电源消耗很小。在这些设备中采用太阳 能电池对电源电池进行充电非常方便,但对给定的电池电压而言,充电所需的太阳能电池数量接近于Vb/0.6,这样不得不将一组太阳能电池串联起来使用。

太阳能电池一直对C2进行充电,直到C2上的电压使Q2导通。这时,U1a输出高电平,并通过U1b保持。U1a的输出电压使Q3导通,它开始将C2的电能输送给L1。定时电路R4-C4决定U1a输出高电平的持续时间,从而决定了Q3对电感充电的时间。这个时间应小于L1和C2谐振频率周期时间的四分之一,这样,Q3就能在电压器电流达到峰值之前截止。Q3截止后,电感器电流被强制通过D3流入大电容C1。C1的容值应比C2大,以减小纹波。

电阻器R8和电容器C5组成一个滤波器,对充电电流进行滤波,以减小由开关引起的纹波。如果电源电池断开,则齐纳二极管D5将电压限制在安全值以下。C与非门和1MΩ电阻器的待机电流很小,因此只有当太阳能电池的电流比流过C2、R7和Q3的泄漏电流大时,该电路才被充电。

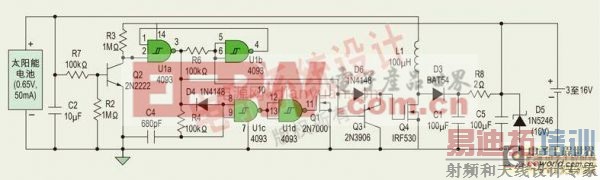

电路详解:利用太阳能电池进行在线涓流充电的电路

只要太阳能电池的电流比流过C2、R7和Q3的泄漏电流大,这个电路就为电源电池提供涓流充电。
