一种二极管箝位型五电平三相逆变器电源电路设计
录入：edatop.com 点击：

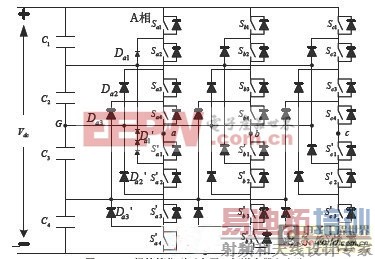

二极管箝位型五电平三相逆变器电路: 分压电容C1=C2=C3=C4，因此VC1=VC2=VC3=VC4=Vdc/4;Da1、Da2、Da3、Da1′、Da2′、Da3′为箝位二极管，通过二极管箝位，每一个开关器件将承受一个电容上的电压即Vdc/4。每相桥臂有8 个开关器件串联，其中每4 个开关器件同时处于导通或关断状态，构成4 个互补的开关器件对(Sa1,Sa1′),(Sa2,Sa2′), (Sa3,Sa3′)，(Sa4,Sa4′)。
