由MOS管、变压器构成的DC-AC逆变器工作原理

DC-AC逆变器的原理

这里介绍的逆变器(见图)主要由MOS 场效应管，普通电源变压器构成。其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。

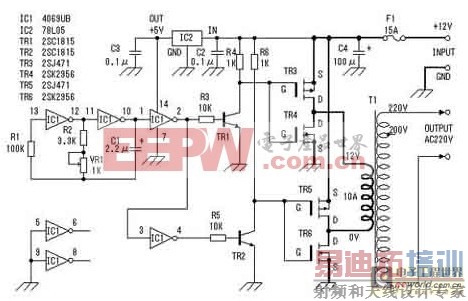

电路图

工作原理

这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器(见图3)

这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路

这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图4所示。MOS场效应管电源开关电路

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

图5

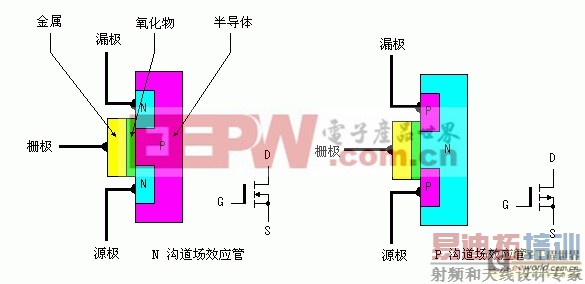

MOS 场效应管也被称为MOS FET， 既Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS 场效应管，其内部结构见图5。它可分为NPN型PNP型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压(或称电场)控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

逆变器的性能测试

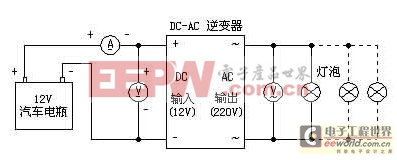

测试电路见图14。这里测试用的输入电源采用内阻低、放电电流大(一般大于100A)的12V汽车电瓶，可为电路提供充足的输入功率。测试用负载为普通的电灯泡。测试的方法是通过改变负载大小，并测量此时的输入电流、电压以及输出电压。其测试结果见电压、电流曲线关系图(图15a)。可以看出，输出电压随负荷的增大而下降，灯泡的消耗功率随电压变化而改变。我们也可以通过计算找出输出电压和功率的关系。但实际上由于电灯泡的电阻会随受加在两端电压变化而改变，并且输出电压、电流也不是正弦波，所以这种的计算只能看作是估算。以负载为60W的电灯泡为例：

假设灯泡的电阻不随电压变化而改变。因为R灯=V2/W=2102/60=735Ω，所以在电压为208V时，W=V2/R=2082/735=58.9W。由此可折算出电压和功率的关系。通过测试，我们发现当输出功率约为100W时，输入电流为10A。此时输出电压为200V。
