大师手笔分享给你推挽逆变器中漏感尖峰的处理

一 推挽逆变器的原理分析

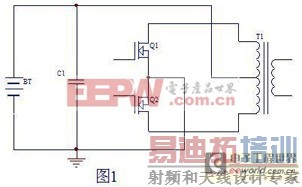

主电路如图1所示：

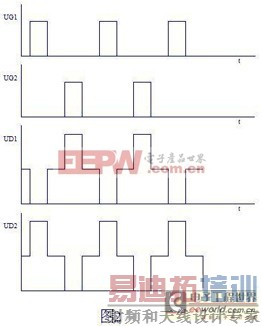

Q1，Q2理想的栅极(UG1,UG2)漏极(UD1,UD2)波形如图2所示：

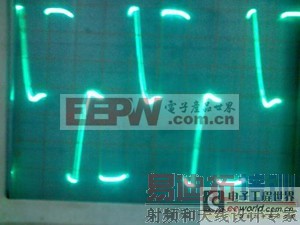

实际输出的漏极波形：

从实际波形中可以看出，漏极波形和理想波形存在不同：在Q1,Q2两管同时截止的死区处都长了一个长长的尖峰，这个尖峰对逆变器/UPS性能的影响和开关管Q1,Q2的威胁是不言而喻的，这里就不多说了。

二 Q1,Q2两管漏极产生尖峰的消除

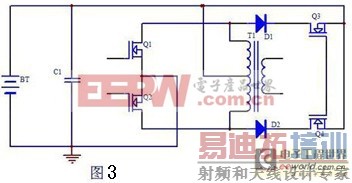

上面我们已经分析了Q1,Q2两管漏极产生尖峰的原因，下面我们就来想办法消除这个尖峰了。我想到的办法就是Q1,Q2的漏极到电池的正极加一个开关，当然这个开关也由MOS管来充当，当然其它功率管也行。这个开关只在Q1,Q2都截止时才导通，用电路实现如图3所示：

由图7可以看出，加入D1,D2可以防止Q3,Q4寄生二极管的导通，这样，Q1,Q2漏极的尖峰就可以限制在D1,D2和Q3,Q4的压降之和了，而这个压降是很小的，漏感的尖峰的能量也释放回电池和C1了。

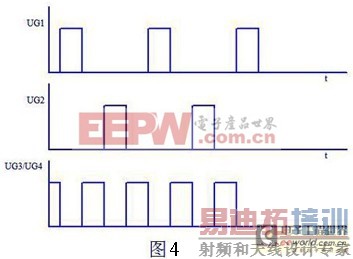

Q1,Q2,Q3,Q4的驱动时序如图4所示：

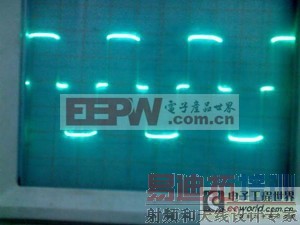

加入了有源嵌位后实际输出的波形所示：

三 这个电路和全桥逆变电路的比较

看到这里，大家也许会说，这个电路和全桥电路不是一样吗？你的电路还多了两个二极管。不错，这个电路和那种两桥臂上下管都互补的全桥电路来说还是有些相似，最大的不同就是我这个电路主电路还是推挽，它的导通压降还是一个MOS管的导通压降，而全桥电路是两个MOS管的导通压降！对于采用低电压大电流电池供电的应用场合，这个电路的损耗更小，效率更高，因为漏感的储能比较小， Q3,Q4选型时可以比Q1,Q2电流小得多，因而节约了成本。

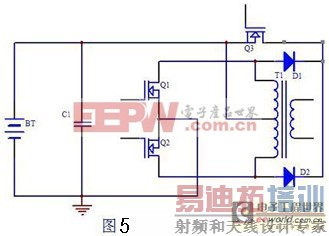

实际上Q3,Q4可以只用一个的，如图5所示：

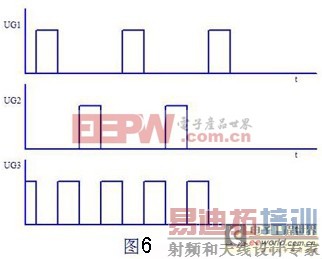

驱动逻辑改为，如图6所示：
