基于照明电器产品CCC认证的电磁兼容性要求

1 引言

中国强制性产品认证(简称3 C认证)照明电器类产品的认实施规则包括的产品有：

1.电源电压高于3 6 V和不超过1 0 0 0 V的(嵌入武、固定式、可移式)灯具;

2.电源电压不超过1 0 0 0 V的镇流器、管形荧光灯用交流电子镇流器。

必须满足以下两个电磁兼容的国家标准：

1.GB 17743—1999《电气照明和类似设备的无线电骚扰特性的限值和测量方法》， 等同与国际标准Cl SPR1 5：1996

2.GB 17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤1 6 A) ， 等同于国际标准I EC6 1000—3-2：2001其中G B 1 7 7 4 3—1 9 9 9标准中包含插入损耗、骚扰电压和辐射电磁骚扰三个检测项目，GB 17625.1—2003包含一个检测项目： 谐波电流发射。

由于不同类型的照明电器产生的电磁骚扰特性和使用环境不同，标准定义了不同的测试项目，测量方法和限值要求。在根据标准确定试验项目以前， 先要对产品的工作原理进行分析，按其原理、工作频率和结构等确定适用的试验项目。以下将分别介绍GB 1774 3—1999和GB 17625.1—2003标准中各项目的要求和试验方法。

2 检验要求及试验方法

2.1 骚扰电压

骚扰电压是测量被测样品(以下简称EUT )通过线缆传导回供电系统从而影响周围环境的骚扰电平， 以电压为单位，依据端口的不同分为电源端子骚扰电压和负载端/ 控制端子骚扰电压。电源端子骚扰电压的测量的是电源端口，频率范围为9kHz～30MHz。负载端/控制端子骚扰电压测量的是负载线和控制线端口， 测量的频率范围为15OkHz～30MHz。

骚扰电压的测量设备包括： 测量接收机、人工电源网络、电压探头，可选择在屏蔽室中进行测量。屏蔽室是一个用金属材料(金属板、金属网)制成的大型六面体，它的四壁、天花板和地板均用金属材料制造。

屏蔽室内用厚度为0.5mm以上、面积至少为2000mm×2000mm金属板作为参考接地平板。参考接地平板和人工电源网络都要和屏蔽室地相连。

如果灯具是金属的并带有接地端子(即I类器具)，则灯具接地端子应接v 型参考接地上。如果灯具带有接地端子，但是制造商说明该灯具不需接地，则应在接地和不接地两种情况下都进行测量。如果灯具是不接地的(无接地端子)，则应放置在4-0Cm 高的绝缘台上进行试验。

具有不可拆卸的电缆或制造者提供严格安装说明的独立的电子变换器，荧光灯和其他气体放电灯的独立的镇流器，应装上最大负载的灯泡后一起安装在一块厚1 2mm ±2mm的绝缘材料上进行测量。

自镇流灯和半灯具要安装在锥形金属罩(见图2 )内进行测试。测试时，EUT与人工电源网络之间的距离为8 0 0 m m;与其它任何接地物体的距离应不小于800mm 。

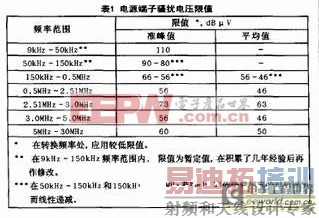

GB1 7 7 4-3—1 999标准规定的骚扰电压限值如表1和表2所示：

图3 为电源端子骚扰电压测量结果的实例，因所有终测值(图中用×代表)都在准峰值限值以下，所以检验结果是合格的。2. 2 插入损耗

插入损耗项目仅适用于电感镇流器及电感镇流器驱动的荧光灯，此类灯具的主要骚扰源是荧光光源，要求电感镇流器对电磁骚扰有足够的抑制作用， 即要在射频通路中插入足够的损耗。插入损耗测量的就是此类灯具或电感镇流器在灯具运行时对通过电源线传回电网的射频骚扰的抑制能力，所以插入损耗越大越好。

GB17743—1999标准规定的插入损耗限值限值如表3所示，所有测 [p] 量频点的插入损耗检验值大于表中限值才能判定为合格。

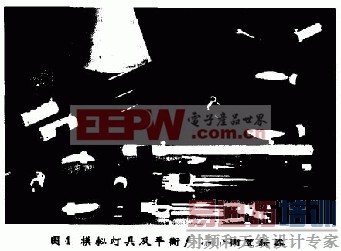

插入损耗项目的测量设备包括： 测量接收机，射频信号发生器，平衡/ 不平衡变换器，人工电源网络，模拟灯管。其中平衡/ 不平衡变换器用于将测量接收机的不平衡输入端转化到平衡输入。模拟灯管是用以代替真实荧光灯管的标准试验附件，它为灯具插入损耗测量提供标准的射频通路(包括阻抗和电容量)，以模拟真实荧光灯管的典型射频特性。模拟灯管的规格应等于灯具所指定的荧光灯管的规格。图4是模拟灯具及平衡/ 不平衡变换器的照片。

插入损耗测量原理图如下图5所示：
