一款基于CD4047的逆变电源电路设计方案及实现

录入:edatop.com    点击:

该电路由可选通的非稳态多谐振荡器组成,可用作正/反向边沿触发单稳态多谐振荡器,具有重触发和外部计数选项功能。贴片场效应管实现功率放大功能。

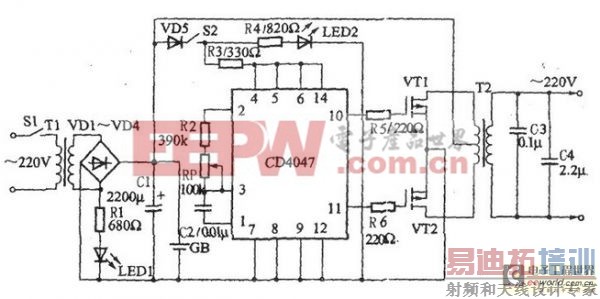

一款基于CD4047的逆变电源电路设计方案及实现

接通电源开关Sl,当电网正常工作时,交流220V电压经Tl降为交流12V电压,然后再经VD1~VD4整流、Cl滤波后,对蓄电池GB充电。同时,LED1点亮,指示逆变器正处于充电状态。

当电网异常引起停电时,蓄电池GB两端的直流+12V电压经T2的一次绕组为VT1和VT2提供工作电压。接通逆变按钮S2后,+12V电压经 VD5、S2和R3为CD4047提供工作电压,同时将LED2点亮,指示逆变器处于逆变状态。多谐振荡器振荡工作后,分别从CD4047的⑩、(11) 脚输出两个相位相反、幅度相等的约50Hz低频振荡信号,该信号经VT1和VT2功率放大(VT1和VT2交替导通)后,在T2的“二次”组两端产生交流220V电压,给小功率用电设备供电。

此逆变电源电路简单、外围元件少,通过整机安装后,不用调试即可通电正常工作。本装置一般作为备用电源使用,当电网正常供电时,逆变按钮S2应处于断开状态;反之,则应将S2处于闭合状态。若想提高该逆变器的输出功率,可加大GB的容量和Tl、T2的功率,且场效应晶体管采用双管并联。

通电工作时,调节RP的阻值,可以改变逆变输出电压的工作频率。
