简单、经济实现逆变器辅助电源电路 的设计

录入:edatop.com    点击:

逆变器除了功率变换回路外,还包含了小信号部分的供电,例如PWM信号芯片的 12V 供电,运放的单电源或双电源供电,单片机的5V 或3.3V 供电等。对上述电路提供一个稳定的纯净的电源供电在逆变器中也显得很重要。

12V 电池输入的辅助电源电路

对于 12V 电池供电的逆变器,一般经过一级RC 滤波给PWM 芯片如TL494、SG3525 等供电即可。需要注意的是R 的压降控制在0.5V-1V 比较合适,因为一般PWM 芯片最低工作 电压在8V 左右,为了使电池在10V 电压时还能工作,R 上的压降不能过大。还有PWM 芯片供电电压过低容易引起不工作或对功率MOS 管驱动不足。

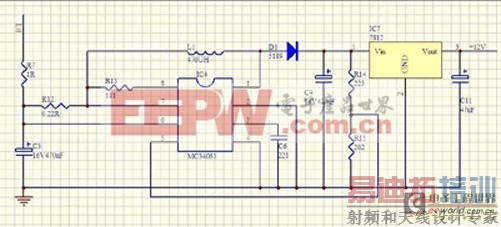

在要求比较高的情况下可以先把 10-15V 的电池电压升压到15V,再用L7812 降压到稳定 的12V 给PWM 芯片供电,电路如下:

简单、经济实现逆变器辅助电源电路图的设计

上图中 BT 为来自12V 电池,电压变动范围为10-15V.采用了MC34063 单片DCDC 芯片比较简单经济地实现了上述功能。
