重新设计了我的24V2000W,从原理图到PCB每一个细节都进行了更新,用EG8010做的工频专用驱动板也刚刚完工。前前后后花了三个月左右的时间。一天到晚泡在实验室里,没有工资,没有奖金,哈哈,图的一个词“兴趣”。

我的2000W机,在PCB上预留了谐振电容的位置。因为以前,钟工和张工也都做过这样的实验,前几天,我终于也抽间对此进行了一些实验。

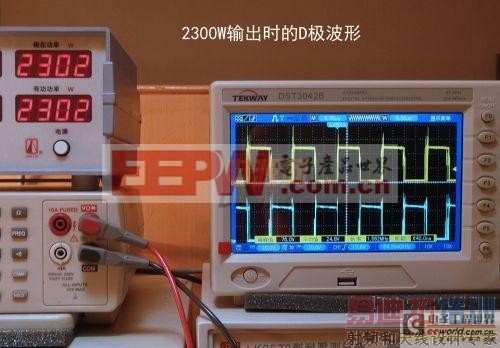

一般的推挽电路,因为变压器漏感的存在(变压器的漏感是无法为0的),所以, 尖峰 问题是一个十分头痛又难以搞定难题,下图是我前年做的2400W机的前级D极波形,在接近满载时,反峰真有点吓人。

一款没有尖峰的准谐振软开关推挽电路

80V耐压的管子,已经很危险了,所以,一开机加载就让人提心吊胆。

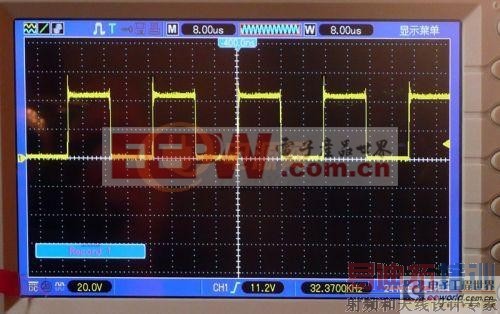

下图是我的2000W机的D极波形,虽然在绕变压器时,时刻注意漏感,但尖峰还是存在。

一款没有尖峰的准谐振软开关推挽电路

一款没有尖峰的准谐振软开关推挽电路

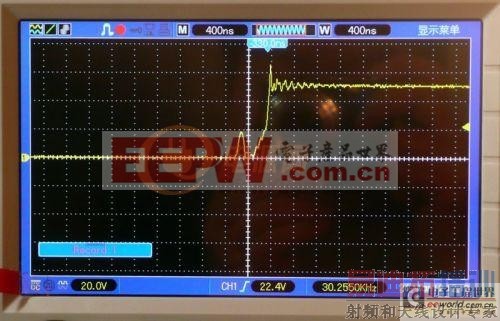

前面还有一个小波,去不掉的小波

一款没有尖峰的准谐振软开关推挽电路

因为,要做到准谐振,不是一个简单的事,它和工作频率,死区时间,变压器漏感大小等都有关系,计算十分复杂,我也不可能一步一步去算,所以,是上机试了再说。

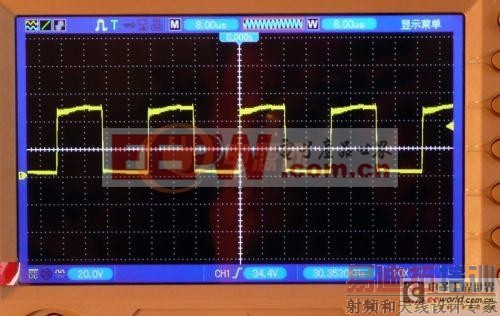

我在变压器次级中串进了一个224/630V的CBB电容,挂600W左右的负载,发现,尖峰没有了,但上部不平了,有一个凹下去的过程。

一款没有尖峰的准谐振软开关推挽电路

又在这个电容上并上一个,发现顶部平了一些,再并上二个,一共4个,顶部基本平了。

一款没有尖峰的准谐振软开关推挽电路

这时,再来看波形,尖峰是早就没有了,下图是600W输出时的波形。

一款没有尖峰的准谐振软开关推挽电路

波形是不是很干净了。

一款没有尖峰的准谐振软开关推挽电路

前面的小波没有了。

一款没有尖峰的准谐振软开关推挽电路

加大输出到1500W,波形稍有点变化,左边塌下去一点,但尖峰始终没有出现。

一款没有尖峰的准谐振软开关推挽电路

连续工作了一段时间,发现,前级功率管温度明显要低一些,测了一下效率,好象也没有变化,和硬开关时差不多。串进电容之后,母线电压下降2V左右,应该可以忽略不计。主要的好处是尖峰没有了,不用担心管子的风险了。当然,这样的实验只是实验而已,我没有测电流,不一定工作在最佳的状态下。
