GERBER，DILL问题

录入：edatop.com 点击：

昨天下载了JIMMY老师上传的一个双面板一键出GERBER文件
今天正好要出GERBER
就试了一下

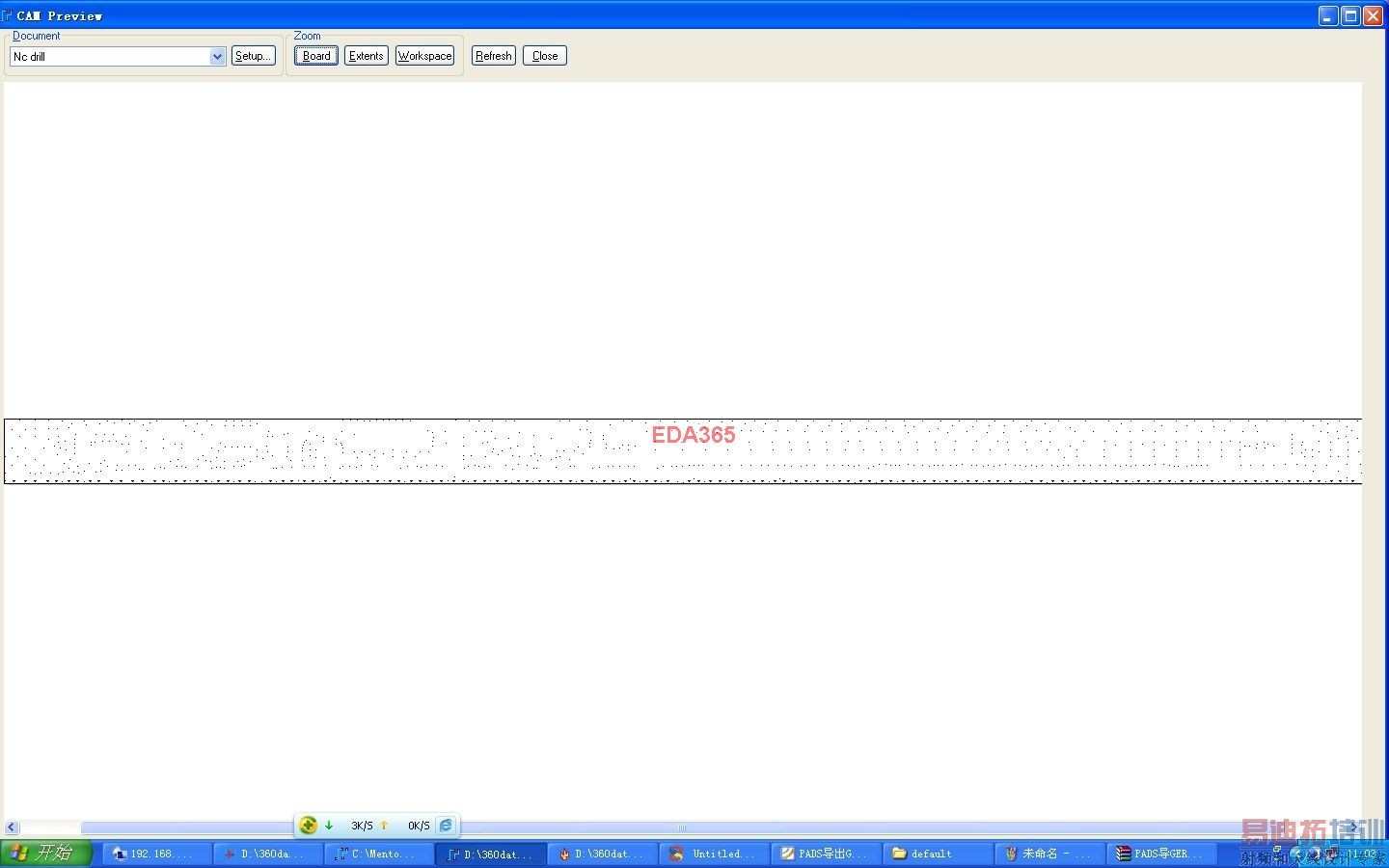

结果

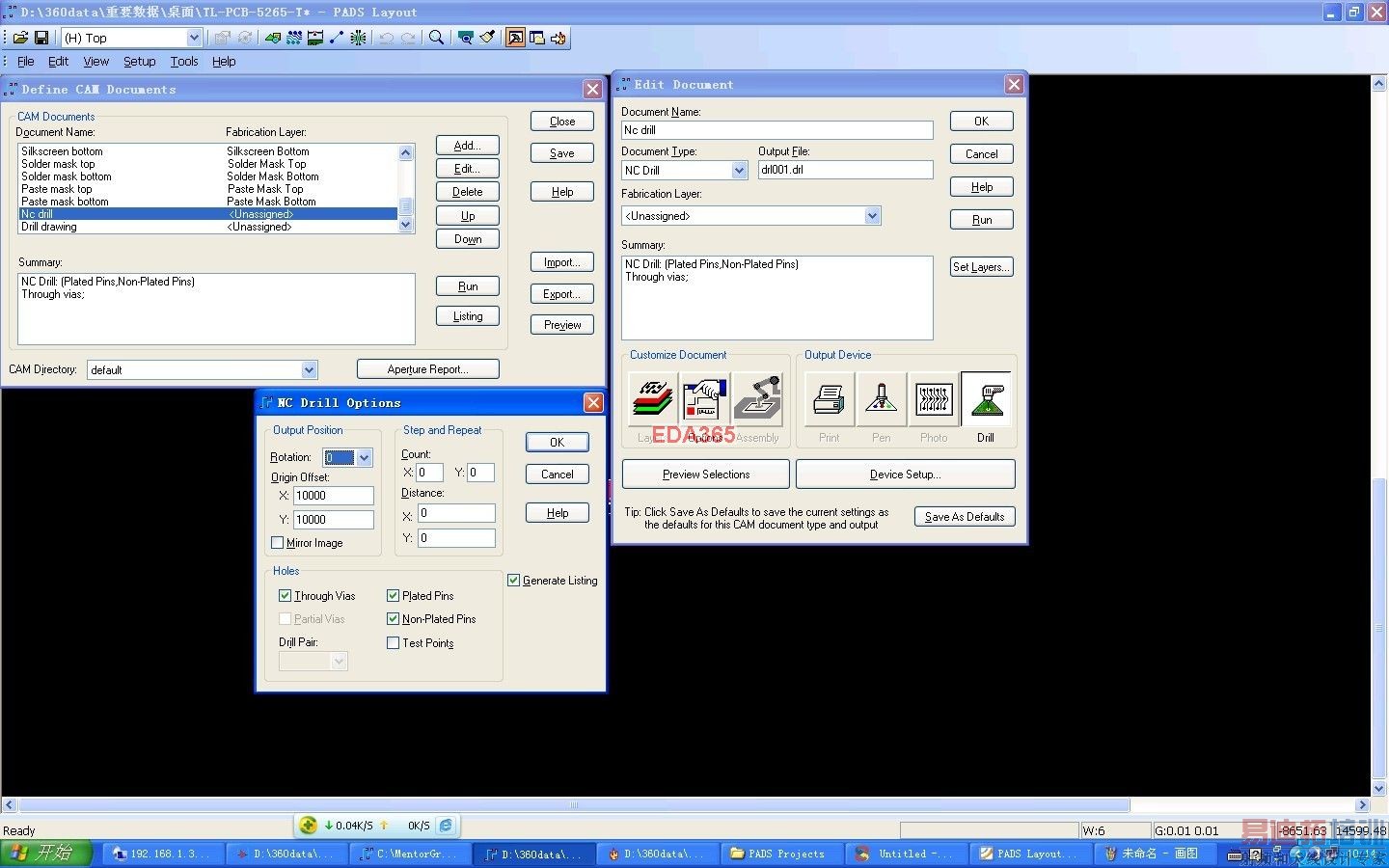

我看了下设置
如图
请问有什么错误？
该怎么设置才能让过孔不堆积在一起？

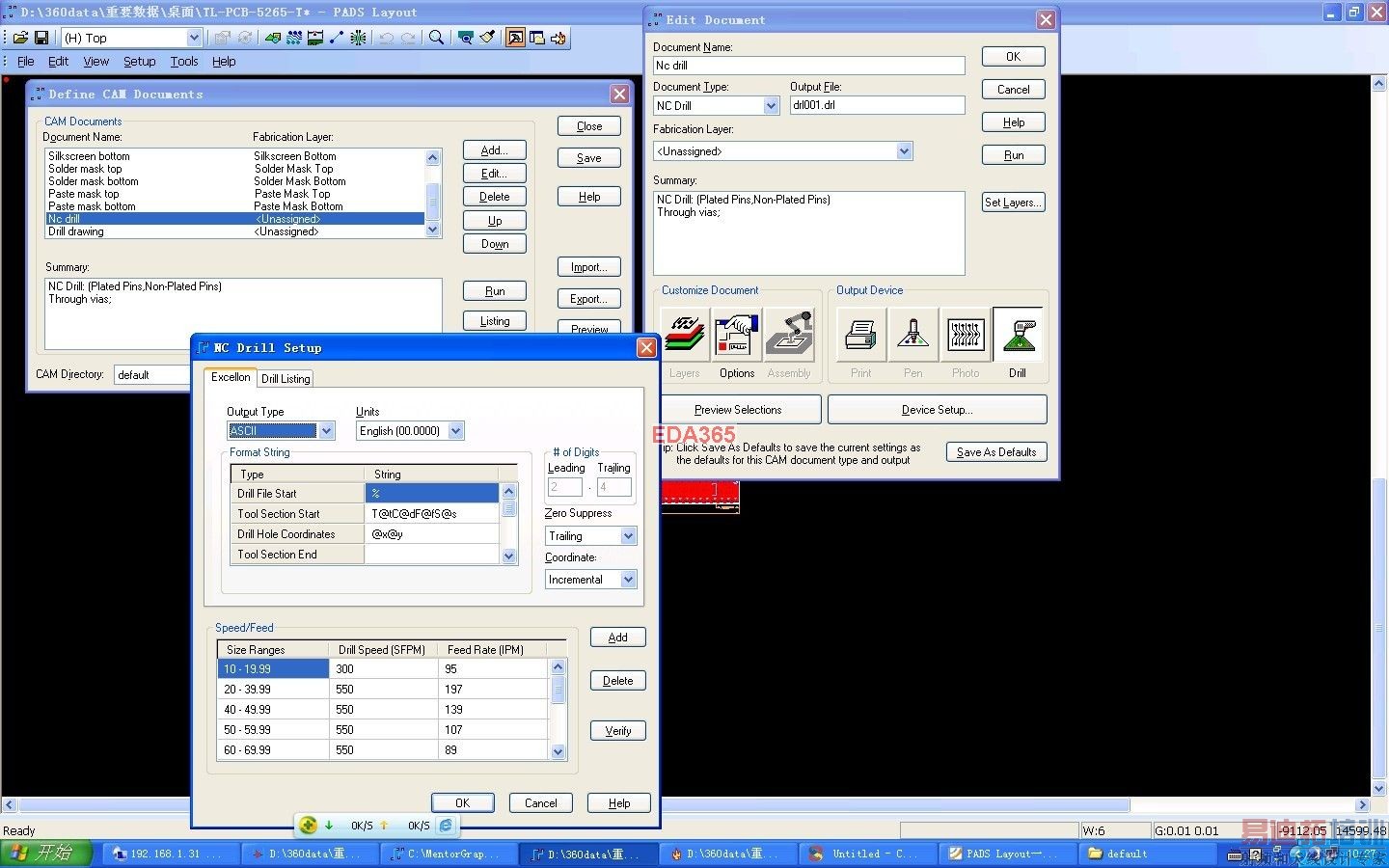

是不是应该在这里面设置？
该怎么设置呢？

急啊！
高人进来指导指导啊～

钻孔文件还有其他的文件都是OK的

在PCB里面查看的时候是OK的

导出07版本的ASC再导入09
我电脑上只有09版本的、
结果还是这样

你将PCB文件发上来看看.

我刚把PCB给一个朋友看了他出GERBER没问题

他们可以出GERBER就我出不了
还是那个地方有问题
001.zip

问题已经解决
解决方法:把第三个图片里面的坐标形式改下
Coordinate:change "Incremental" to "Absulute"
就OK了
谢谢大家～
