PADS中怎么铺铜才能把焊盘全部包住

录入:edatop.com    点击:
xue学习咯

学习了

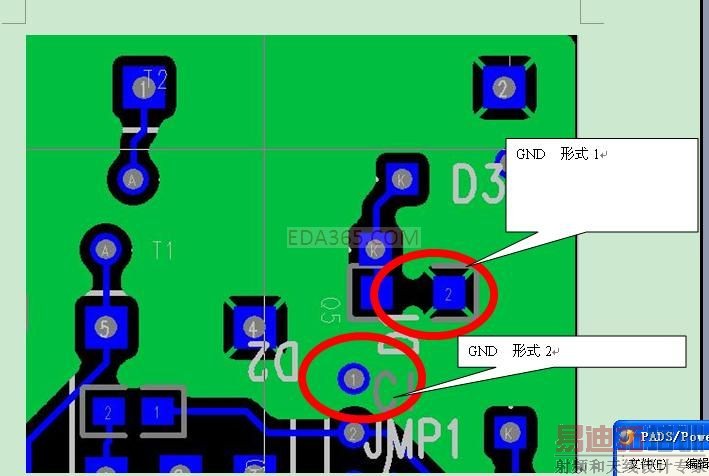

1.如图,我要全部包住GND,怎么包不住呀?形式1就没包住,形式2就包住了,我试了 一下午,改不过来呀。到底要怎么设置,》?
2. GND是不是都不用线连接的,直接铺铜操作就连接起来了?

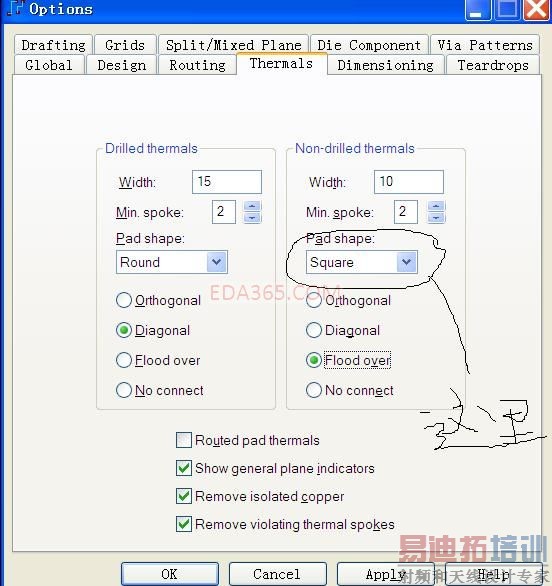

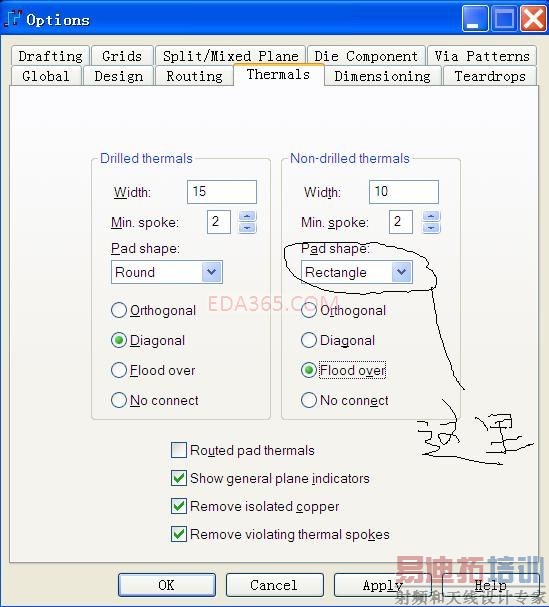

这里选了吗?

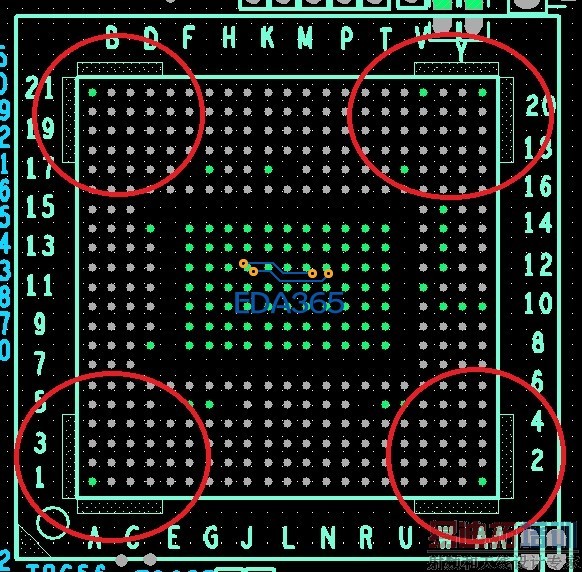

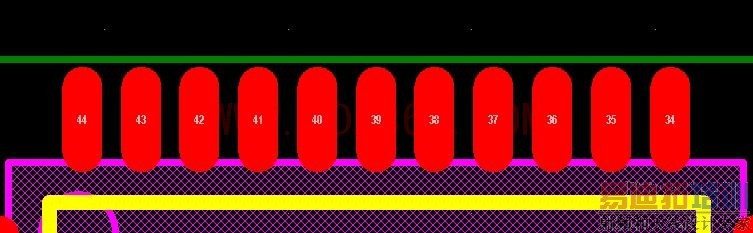

以上两项选择后,请见效果图:

真详细,谢谢版主,我明白了

学习了,谢谢!

是不是包住了效果会更好点,还是只是显示的差异?

谢谢,

包住效果好,但不利于焊接,花孔利于焊接

正常PCB生产的都是用花孔的吧,一般不用全包吧,那样子过炉的时候上锡有困难!

学习啦

学习啦

学习了,谢谢你

全包不好焊接 容易假焊,花孔容易焊接且不会假焊。
