在PADS Layout中，有什么好的方法在一条走线上放置双孔或者多个过孔？如附件中的图
录入：edatop.com 点击：

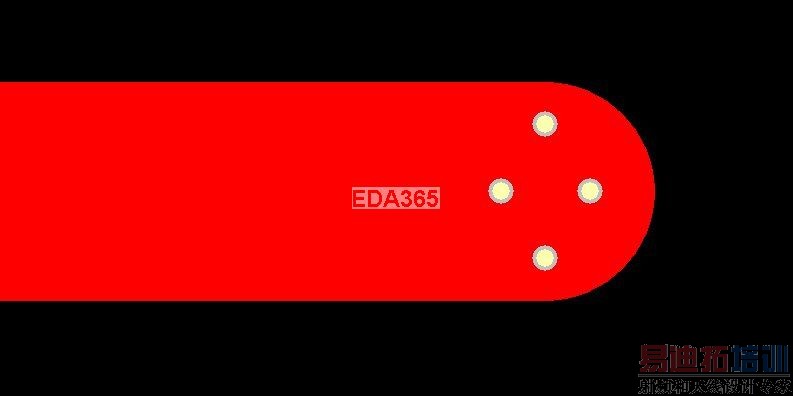

在pads Layout中，有什么好的方法在一条走线上放置双孔或者多个过孔？如附件中的图片所示。我知道，protel是可以的嘛/
谢谢以下几位的回答。
还有个问题就是：比如在顶层一条走线上由2个过孔连接，我切换到底层再在底层这2个过孔之间连线，怎样设置软件里的参数，才使得顶层上原来已经连接好的走线不消失掉？
希望各位友友知道的话，回答一下，谢谢。
谢谢以下几位的回答。
还有个问题就是：比如在顶层一条走线上由2个过孔连接，我切换到底层再在底层这2个过孔之间连线，怎样设置软件里的参数，才使得顶层上原来已经连接好的走线不消失掉？
希望各位友友知道的话，回答一下，谢谢。
select nets 选中该网络，右键add via 就可以了
ctrl c 拷贝过去，想放多少就放多少
走线的时候先打一个孔，然后鼠标点在孔上，按快捷键Ctrl+L就可以打出另一个孔，这样你所要的层都会有两个孔，线也不会不见
这样好象不行哦？你确定是ctrl+L吗？
错了，是Ctrl+J,不好意思，弄错了
好，知道了。谢谢了，嘿嘿。
嗯，不好意思，想问一下，你们用的是PADS layout吗？我试了一下，怎么不行呢？好像Ctrl+J没什么用啊
选中走线，右键route loop，再怎么走也不会掉线啦，试试吧，绝对好用
太谢谢啦，很管用，之前为线总是丢失的情况痛苦极了，这下终于有救了
客气了，举手之劳
一直用一二楼得方法
二楼的方法可行。
能把详细操作说一下吗？我怎么没有route loop选项啊？谢谢了
thank you
