pads 9.2连接性检查出错

录入:edatop.com    点击:

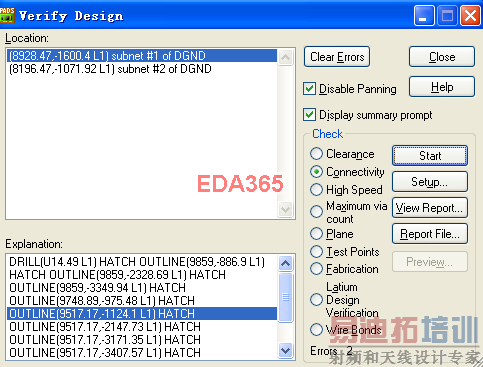

我在做连接性检查时总是有两处地连不上,一处是攻防IC底部焊盘,一处是其他地方的地过孔,连接性检查的解释在附件中,请问这是什么原因导致的,该怎么解决呢?希望各位大虾帮我看看,急!

此图为两处错误所在位置

没人?求解

有能帮我解决的吗,不胜感激

没人解答?
