拼版所遇到的问题

录入：edatop.com 点击：

刚刚画完一个小板，需要拼版之后给制版厂家，在CAM350做完四拼版后重新到处GERBER文件保存，然后从新打开CAM350导入刚刚生成的GERBER文件会出现一点问题（如截图所示），虽然最后能将拼版文件导进去，但弹出的那个小问题一直不知怎没解决，麻烦高手指导一下，谢谢

难道大家都没有遇到过类似问题吗，诚恳的求助明白人能够指点一下啊！

有未定义的D码，查找到这些D码，确认是在哪层文件内。赋予它一定的值，高亮显示，看看是什么。再根据你的文件赋予正确的值。

谢谢版主的回复，但您能说的详细一些吗，如何查找这些D码、怎样赋予它值呢？

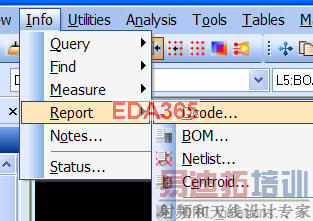

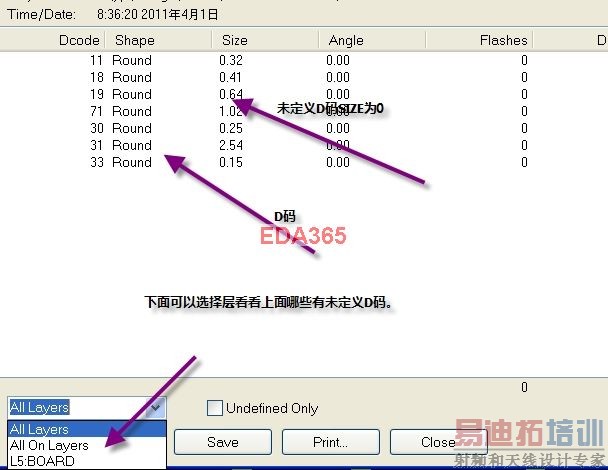

查看D码表

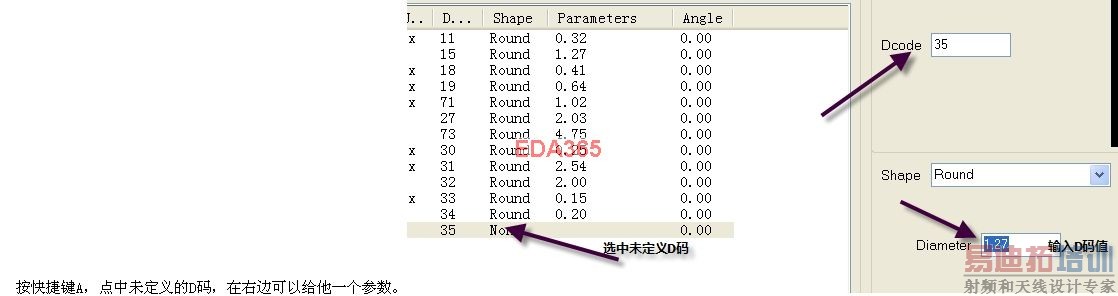

输入值后按OK键。然后按图示找到你刚定义的D码。按H可以高亮显示。

学习了，以前拼版一般是结构工程师做的，现在自己也要学习下！
强烈顶！

你好，我今天在拼版的时候也遇到这样的问题，想请教你一下：
1.什么是D码？
2.在根据高亮查询钻孔的D码时，同一个dcode却包含不同的器件的孔（如晶体的孔和测试点的孔），他们的焊盘大小不同，这样应该怎么设置D码？
3.不设置D码，对拼版成功有影响吗？
问题有些多，麻烦你了，恳请赐教，谢谢！

学习一下。
