pads 9.3 在soldermask层画了copper后verify元件连通性时提示出错

录入:edatop.com    点击:
pads 9.3 top层的贴片电源芯片因需要散热
于是在soldermaskbot层画了copper,并增加了过孔

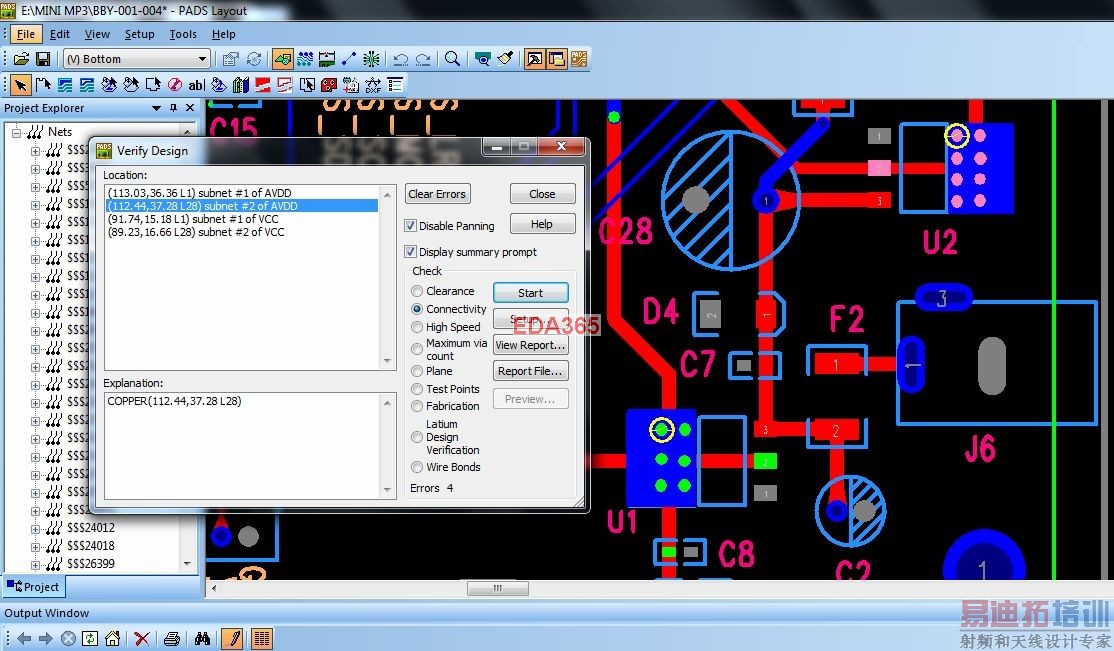

但是在verify元件连通性时提示出错,请看下面图片

请问各位这是什么原因,如何解决,先谢谢了!

soldermaskbot层的copper设了网络?

是的,设置散热元件焊盘的网络名.

把网络设成none试试

设成none就没有提示错误了,怎么这样啊?

因为过孔无法连接到soldermask层,画copper设置了网络后那个铜皮是孤立的,所以会报错

谢谢,那也就是说不用设置网络名了
