求助，急转PADS2007

录入：edatop.com 点击：

请有pads2007的兄弟们,帮我把附件里的PADS9.2两个pcb文件转成PADS2007的PCB文件,谢谢了
内含两块电路板PCB文件（PADS9.2格式）.rar
要转成PADS2007的

那得有9.2才行呀。

我自己转好了...
在输出的时候要选最低版本的ASC文件,不然会出错的.

我发现从PADS9.2转到protel99会出错,就算选了最低版本PowerPCB V3.0也不行,不找到为什么
但是从PADS2007转protel99就可以,但是有两点要特别注意.
第一,要选最低版本的ASC文件输出

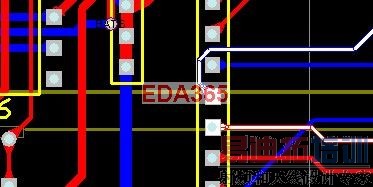

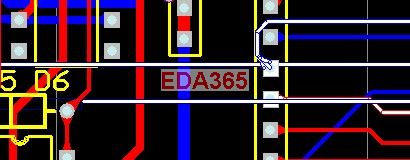

第二,在protel99中导入时,要将PADS中的Mechanical4与protel中的Mechanical4对应,默认情况下是PADS的Mechanical4对应protel99的Mid Layer18,要改掉,不然会出现部分导线短路.
不过还是没研究出PADS9.2为什么转protel99会出错,而PADS2007转99就可以...
