PADS中怎么画这种板框？

录入：edatop.com 点击：

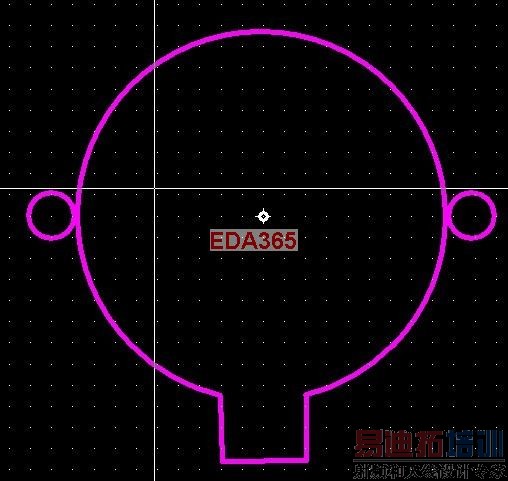

就是下面那点画了圆不知道怎么割啊

1. Autocad的dxf导入后改变属性
2. 算好过度点的x/y坐标，画出一个大致一样的封闭shape，然后在属性里直接手工填入过渡点的坐标

这么简单的图还要动请autcad?

直接画，拉弧形，不就出来了。

板框不是只能是一条封闭的曲线吗，上图好像有三个哦？

这个要借助第二软件AUTOCAD,如果在Pads中来画不标准！

看清楚好不好
这是两种处理方法：
1.是通过autocad搞定；
2.是直接在pads里搞定

这个是板框么，理论上是不可能有这样的板框的，除非是三个板子
