怎样对比两款PCB修改过的地方

tools--compare/eco

在gerber 中对比也可以啊，这样每层看的清楚

听说在350中是可以比较的。但不知道怎么弄。有知道的请告诉一下方法。谢谢！

1.先把两款PCB都生成各自的GERBER文件。
2.打开CAM350,分别把两个GERBER文件导入。
3.在每一层分别对比，就OK了。

有好几种对比方法：
1：记录法：把修改的地方用笔记方式做修改记录报告；
2：对比法：两种方式在ECO产生修改报告；
3：gerber法：把前文件GB和修改后的GB进行层对层肉眼看；
个人热衷用第一个和第二方式；

我试看。非常感谢楼上！

熟悉350的朋友，一起来讨论下。用CAM350对比两款GB文件的不同之处。


CAM350_简易GerBer文件检查、对比教程(鲫鱼塘版).pdf

怎么没人回复啊！高手呢？

这是层对齐的操作，最好用的是对齐机械孔、焊盘或过孔。

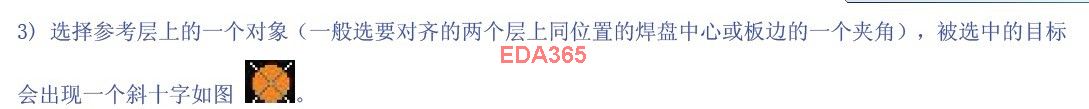

进入edit——layers——align ，此时就处于层对齐操作的状态，打开参考层，选择一个机械孔/过孔/焊盘的中心，点击右键确定，点击需要对齐的层的同一位置，选中后显示白色，右键连击三下，会弹出一个对话框，点击确定，两层就可以对齐了。对的很齐。
还有一种层对齐的方法是以2D线对齐，（有的层可能没有机械孔、过孔或焊盘），不过这种方法不容易找到参考点，而且不会对的那么齐。但是一定要用的话，在拐角的地方多点几个地方试试，找到合适的位置时就可以对齐了，不合适的话可能会错位的。有耐心的话自己找找看，琢磨下找下规律。
希望对你有帮助。

非常感谢楼上的。你说的很详细。
