求解PADS2007CAM文件导出问题？
录入：edatop.com 点击：

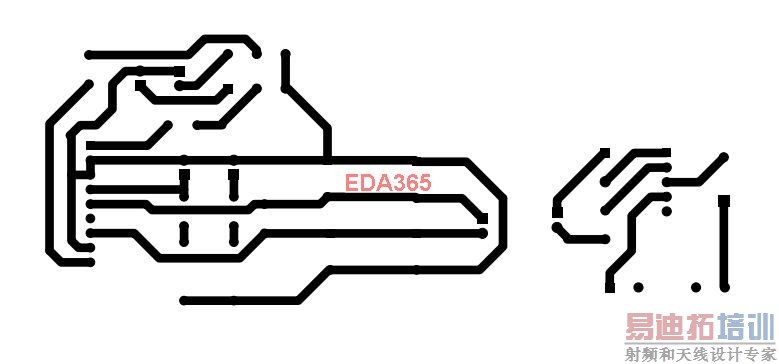

上图。纠结中，求高手解决，加层的方法无效。
以前用PDF格式导出CAM文件时，可以看到焊盘通孔。
以前用PDF格式导出CAM文件时，可以看到焊盘通孔。
没印象输出gerber有那层看到过通孔啊。
可以先拿以前的板子和现在的对照cam输出的设置找差异。
要看到通孔做什么用呢？
另外考虑，要是焊盘在cam中能看到孔，应该是不正常的。
因为焊盘原本是“圆面”，通过圆心处的钻孔，得来的“环”，而非原本就是环。
焊盘的钻孔坐标和尺寸在其他的层中，所以在cam预览中（铜皮层）应该看不到“环”的效果才对。
我是菜鸟，自己想用感光做PCB，CAM文件没有显示焊盘的话打孔不好打。
