如何把元件值导入到pcb中
录入:edatop.com 点击:
高手请教:如何从Orcad导入pads时把参数值(比如电阻1k)导入pcb板中......
急 急
急 急

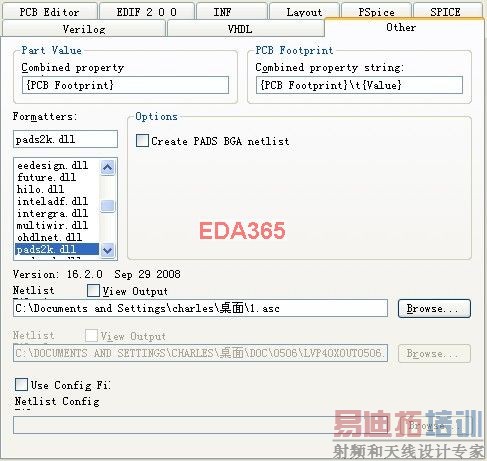

ORCAD输出网表的时候,添加上value,然后PCB里面添加value
能一下具体操作吗?
PADS的可以,但是我电脑没装ORCAD,ORCAD导出value会吧?

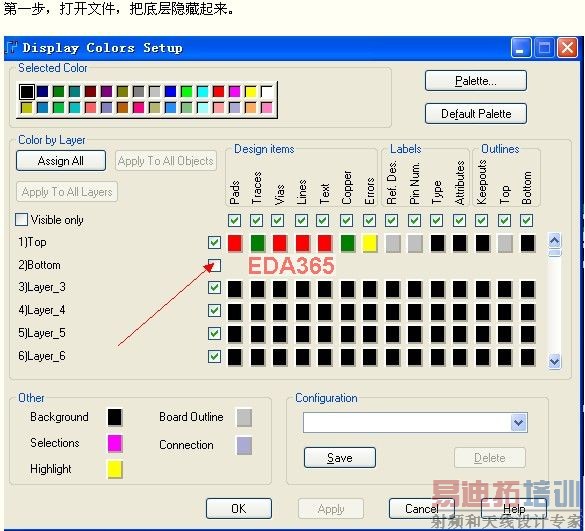

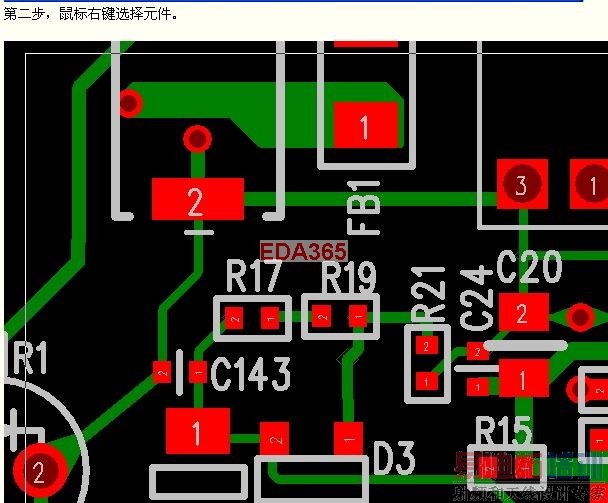

第一步,选择要显示元件值的元件

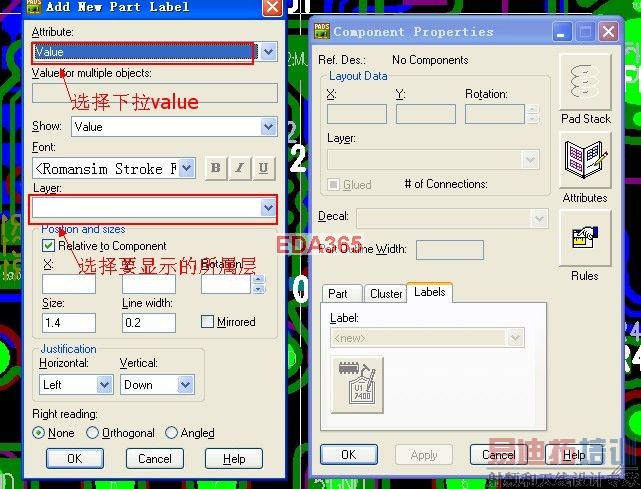

看一下图1图2,但是还是不行,能在线帮我一下吗?289171867

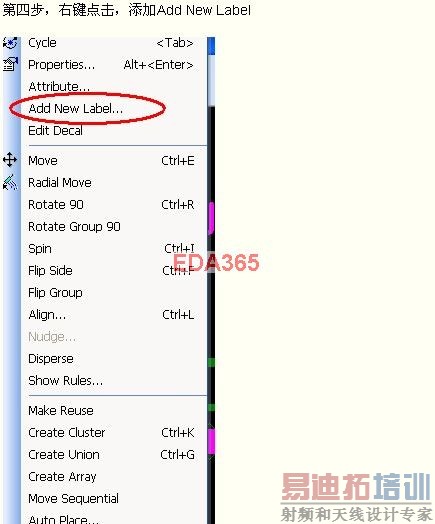

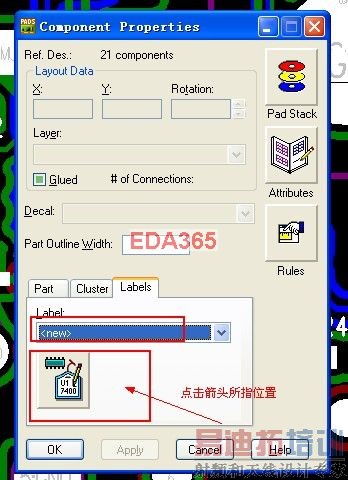

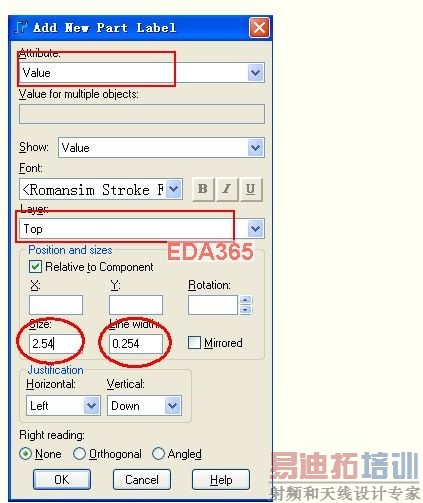

第二幅图说明导过去的网表里已经有value了,只要按照我贴的四张图做就可以了啊
我的意思是说,我把R578这个元件在pads中手动加上value后,再通过网表(图1那样生成的网络表)从orcad把R578导到pads中的时候还是出现下面的问题
*Bad *PART* ascii data line format
R578 RES-1005A 3K3
不知道怎么回事?
是不是图1设置错啦
建议将元件封装Type改为Value(上下左右都居中)这样元件参数就在顶层Alpha……画好板你就不管去调整参数的位置,不管是多少位数都是居中,:lol:lol
能帮我看一下是怎么回事?我是按照上面你说的操作,就是显示不是元件的值出来?能帮我看一下吗?
因为今天下午就要搞定啊!
现在是这样的一种情况:从原理图导入一个崭新的pcb图中,根据jinsihu2005的方法可以实现,可是现在我的pcb已经全部layout好了,只是客户贴板的时候要求方便快捷要求要把元件值加上去显示出来,不管怎么尝试都不行,不知道是不是这种方法只适合刚导入网表还没开始layout的这种情况,而已经layout的pcb根据你的方法却不行啊。
不好意思,下午忙,没看到,已经layout过的板子是没办法整体添加了
我这样做为什么会提示找不到封装呢.
