新手跪求
录入：edatop.com 点击：
打开pads2007的，看不到网络和线条，怎么设置？

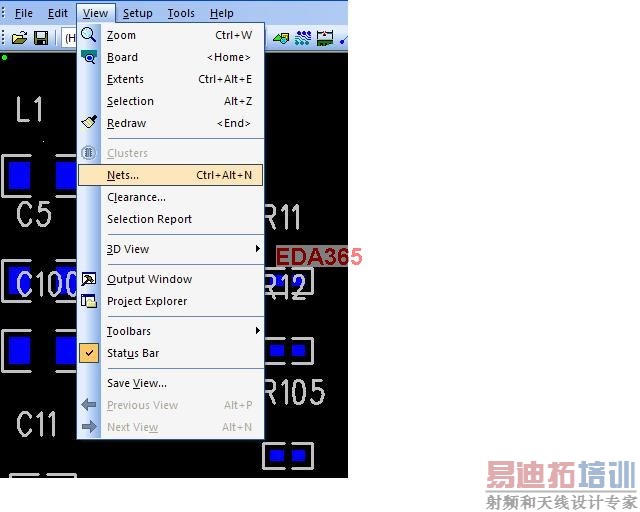

我用的是pads9.3 你尝试去View==>Net===>View list(选择all).如果不能我就不懂了哈哈。应为我也是新手。
好像不行哦

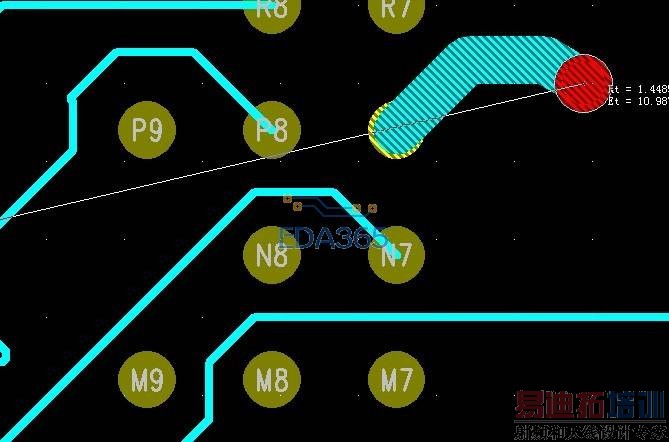

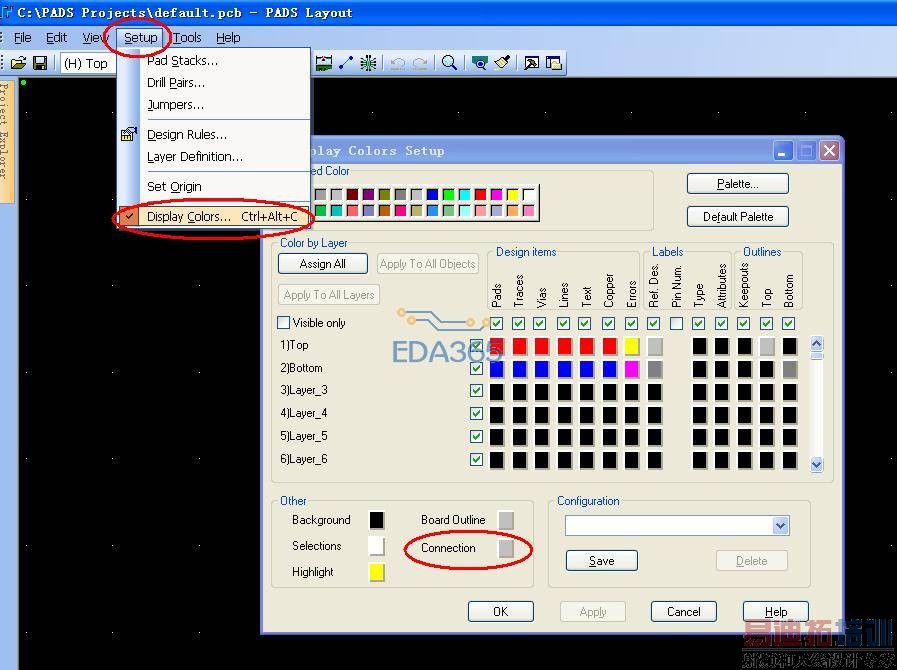

yuanzekun168 发表于 2011-11-9 09:29 在Net List中有显示网络，但在PCB图中没网络，只有R8,9这些，很郁闷 2007不能显示网络名的. 07的就是这样了不能显示网络名的 那不郁闷，过孔太大怎么办？还有就是切换层的时候，只显示3层，是6层板 那不郁闷，过孔太大怎么办？还有就是切换层的时候，只显示3层，是6层板 过孔太大怎么办？ 都打开了，还是这样的， 女、未嫁 发表于 2011-11-9 11:32 看看是不是颜色是黑色的？ 问题是转换不到层啊！ 是黑色的
过孔太大么 就设置小一点的过孔了
只显示3层，是6层板
你把层都打开了么
