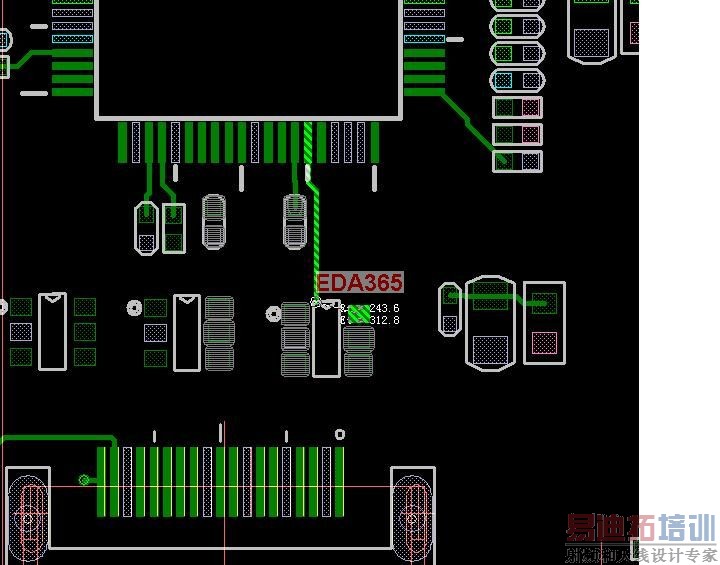

差分线不能走线，前辈指点，附图，

111.rar

不行，不是那样走线的，要接HDMI接头差分到IC那边，中间那三个ESD元件通过过孔接起来，不过谢谢你，请高手指点

差分线属性设置。

我只是走了下线是可以走差分的，你要在差分线属性里设置线宽线距。

这样呀，能不能指点一下，要怎么设置呀，要注意什么的，谢谢

先选中这一对差分线，点右键 选择make differential net，然后在工具条那里找到project explorer，然后左边会出来一个窗口，在那里选择Net objects，在那里选differential net，找到你刚添加的那对差分线，点右键，选择属性-prorerties,然后填上线宽，线距就可以了，注意，差分线一般都要管控阻抗的。线宽，线距要讲究下。

你用的是PADS几？我用9.2的时候出现过这个问题 9.3没遇到过
我当时的解决方法是在layout里将线连上 然后再router里设置规则 然后自动等长
这当中当然还有一些技巧问题 不容易表达 遇到问题时自己再想想吧 或者找找router使用技巧的视频

我用的是9.2的，

能不能以我那个附档，给徒弟截图出来看看呀，先过谢谢两们前辈
