新手Create Decal TSSOP-8

录入:edatop.com    点击:
海,请各位为多多指教。我要create 一个TSSOP-8 的decal 给Micrel 的ic:
我有附上我做的decal 可是觉得不是很正确。如有错误请纠正。


mic49150.pdf
TSSOP-8.rar

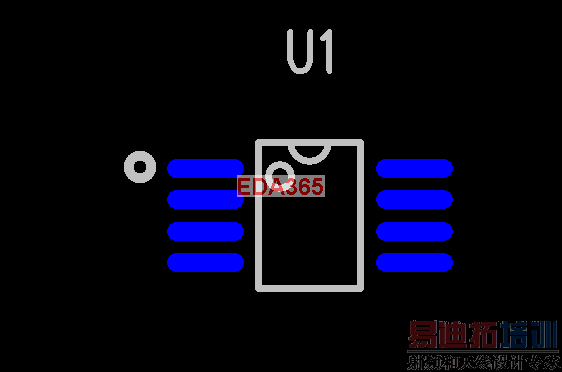

我也做了一个.你对照一下:


TSSOP8.rar

我想问一下你可以发给我你的decal wizard setting 吗?我不是很清楚我的设置对与否。让我可以对照一下从中学习。

JIMMY ,真是好人啊.

是啊。我第一次做PCB layout 一个头两个大 茫然。有些 IC package 也不是分得很清楚. MSOP8 和 TSSOP8 又分别吗?

你是指在decal wizard:
PINS那的焊盘(PAD)尺寸(Width x Length)间距(Pitch)?
decal calculator 的设置不须要理它吗?

那么那个TSSOP8 不能用给micrel 的IC 咯。是吗那(micrel 是8-MSOP)?你知道那里能下载PADS的decal 吗?一个Micrel 已经用了我一个早上 。还有BGA 要做天啊!

MSOP-8的封装
MSOP-8.rar

谢谢jimmy的帮忙。
