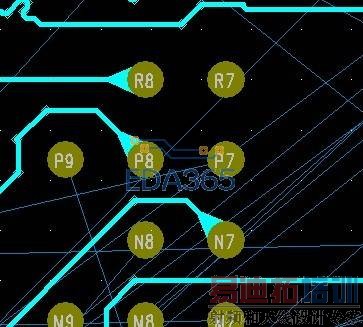

PCB图看不到网络？怎么办？

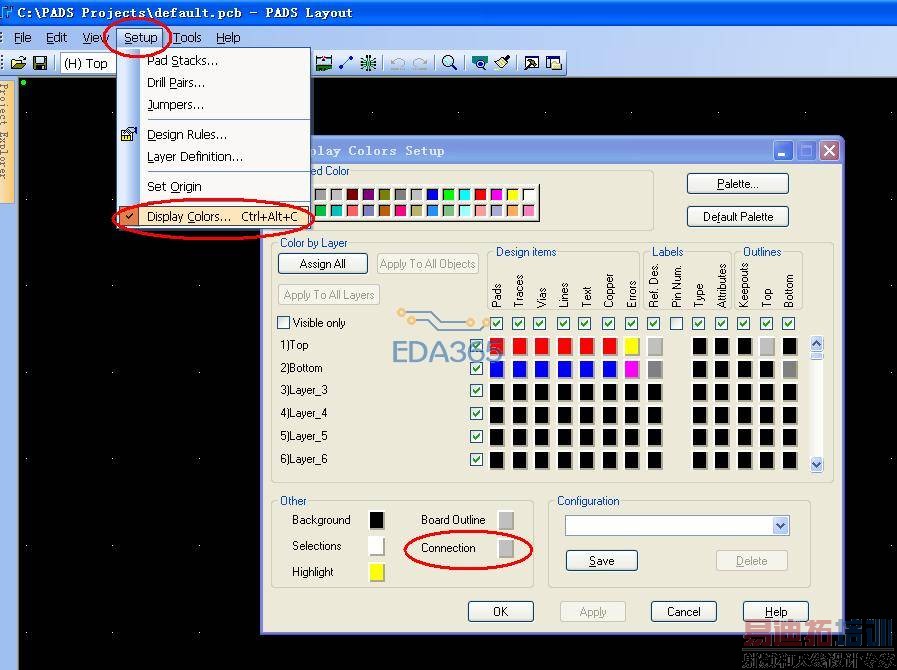

看看是不是颜色设的是黑色

看看

2007不会显示网络名的

那不郁闷，我要设置等长怎么办？

设置等长我也不知道.我也是今天下午开始要绕等长呢.
我师傅教会我了我再教你

没事，我还没师傅教呢！自己看书，谢谢哦

这破问题,点一个网络,界面的最左下角就有网络名

那位高手可以帮我Lay以下板子，要走等长和差分线，不胜感激

呵呵 在router 里面设置差分线 ，layout里面好像不能走差分线 至少我知道的在router 下 走差分线 等长等间距 ，设置好后 很好走

怎么设置差分线啊！是PADS2007版本的

router里面执行。
设置规则，就在菜单栏的 VIEW ---project explorer ---net object 可以看到 differential pairs选项
先把 想走差分线的线对网络 比如 D9D8 同时复制 到differential pairs这样只是一组差分线对 点击那对差分线 属性里设置规则 例如 两线误差范围多少 等等 具体看里面菜单

谢谢.我昨天刚学会

9.2及以上版本都有这功能
