HDMI布线要点
录入:edatop.com 点击:

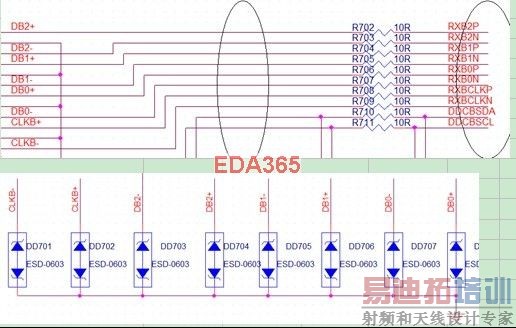

原理图说明:
如上原理图中,HDMI目前流行的高清多媒体接口。主要输出RX0N/TX0P;RX01N/RX01P;RX02N/RX02P;RXBCLKN/RXBCLKP四组信号。最大的数据传输效率是10.2Gbps.其中一组数据信号频率达到1GHZ甚至更高.可以传输1080P或者是12位深彩色.所以HDMI的布板走线是非常重要的,影响到HDMI的性能。
HDMI为了传输信号而没有反射,阻抗匹配是必须的。为了防静电而在每根数据线上有加有ESD器件。HDMI的阻抗标准是100 +/-10欧。
HDMI差分线的ESD分布电容建议<=0.6pF
pcb图示区:
PCB布板中注意如下:
1:ESD器件一定要靠近HDMI的端子放置。
2:信号线的匹配电阻起防ESD作用和微调阻抗用途,通常靠近HDMI输入端子放置,但是一定要两个电阻必须是并排放置,不要一前一后如上图X示。
3:差分线宽,线间距需要按照PCB的电气特性计算。不同板材,数值会有较大相差。
可以参考下列常用两层板,四层板经验参数:
两层板:板厚1.6mm,介电常数4.5,1盎司铜厚,100欧姆差分线:线宽=12mil,线间距=6mil;90欧姆差分线:线宽=16mil,线间距=6mil
四层板:板厚1.6mm,介电常数4.5,1盎司铜厚,100欧姆差分线:线宽=6mil,线间距=6mil;90欧姆差分线:线宽=8mil, 线间距=6mil
如上原理图中,HDMI目前流行的高清多媒体接口。主要输出RX0N/TX0P;RX01N/RX01P;RX02N/RX02P;RXBCLKN/RXBCLKP四组信号。最大的数据传输效率是10.2Gbps.其中一组数据信号频率达到1GHZ甚至更高.可以传输1080P或者是12位深彩色.所以HDMI的布板走线是非常重要的,影响到HDMI的性能。
HDMI为了传输信号而没有反射,阻抗匹配是必须的。为了防静电而在每根数据线上有加有ESD器件。HDMI的阻抗标准是100 +/-10欧。
HDMI差分线的ESD分布电容建议<=0.6pF
pcb图示区:
PCB布板中注意如下:
1:ESD器件一定要靠近HDMI的端子放置。
2:信号线的匹配电阻起防ESD作用和微调阻抗用途,通常靠近HDMI输入端子放置,但是一定要两个电阻必须是并排放置,不要一前一后如上图X示。
3:差分线宽,线间距需要按照PCB的电气特性计算。不同板材,数值会有较大相差。
可以参考下列常用两层板,四层板经验参数:
两层板:板厚1.6mm,介电常数4.5,1盎司铜厚,100欧姆差分线:线宽=12mil,线间距=6mil;90欧姆差分线:线宽=16mil,线间距=6mil
四层板:板厚1.6mm,介电常数4.5,1盎司铜厚,100欧姆差分线:线宽=6mil,线间距=6mil;90欧姆差分线:线宽=8mil, 线间距=6mil
楼主是Layout什么板,TV的吗?说的不错,蛮详细的,四层板:板厚1.6mm,介电常数4.5,1盎司铜厚,100欧姆差分线线宽=6mil,线间距=6mil;90欧姆差分线:线宽=8mil, 线间距=6mil这个还跟PP的材质有关的,不同的PP材质,他们线宽线距是不一样的
看来还是个同行啊!
四对差分线之间要做等长吗?
TV的板卡上4对差分没有做等长。
图文并茂,喜欢。期待下篇。
楼主我虽然做的和你不同领域的,但对阻抗控制这一块应该差不多。我发现你的差分阻抗线与两边的包地距离没有单独去处理,而是使用整板统一的安全间距,建议包地离差分线12mil,这样对差分阻抗影响最小。还有差分线之间的地很细,失去了它应有的作用,如有条件可以搞宽一点6mil是必须的。还有差分最好等长处理,不用走蛇形线,在终端电阻附近调整线长即可,毕竟差分的最重要的属性就是等长!
哦忘记说了,楼主的板子很漂亮,应该至少5年的PCB经验!我猜的!
呵呵,正解啊,多谢高人指点迷津!
这么高频的项目,差分线怎么不可以等长呢?我画HDMI时,硬件工程师要求等长误差为0mil,还是用allegro画的,累死我了
按道理是应该要等长的,频率高的是必须的,但电视的频率不是很高,没有特别要求,但还是尽量控制下,另外楼主的走的线宽线距应该要分共面阻抗或者单面阻抗来分吧,因为两者还是有差异的
学习了!多谢各位!
谢谢分享你的经验
谢谢分享,学习了
楼主, HDMI差分线的ESD分布电容建议<=0.6pF ,这个详细解释一下!
