各位：看看该GERBER文件是否齐全，能否做板？
录入：edatop.com 点击：
请教各位：看看该GERBER文件是否齐全，是否包含了所有做板必需的信息，能否做板？谢谢各位。
有一些很小的点，不是钻孔也不是焊盘，是什么来着，建议先确认一下。
丝印J12压在焊盘上了。
Small Problems.rar
楼上在哪一层发现的啊？请告知，谢谢。
字符有些问题
问题.rar
楼主打开CAM350检查一下,很多问题可以自己发现的.
谢谢斑竹，谢谢各位。

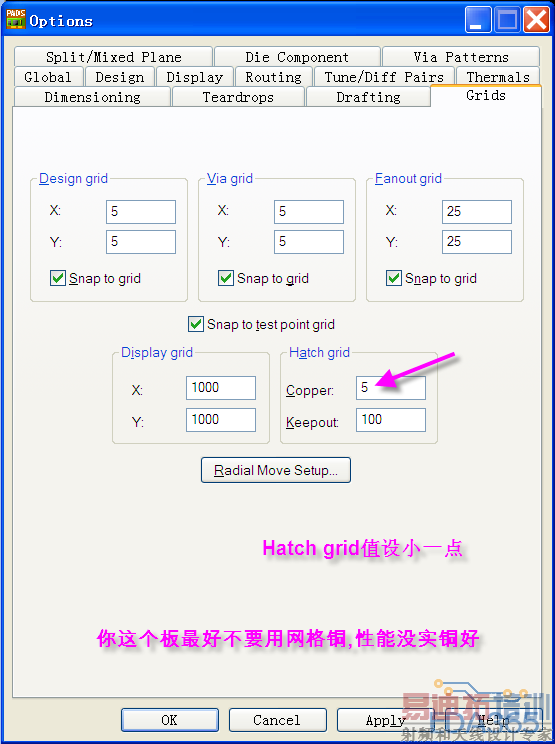

网格的间距太小，将网格的间距改为8mil;
这里的网格指的是哪里的网格？本人新手。
padsdesign 发表于 2011-11-10 21:28 好的， 谢谢楼上。 真正的高手！

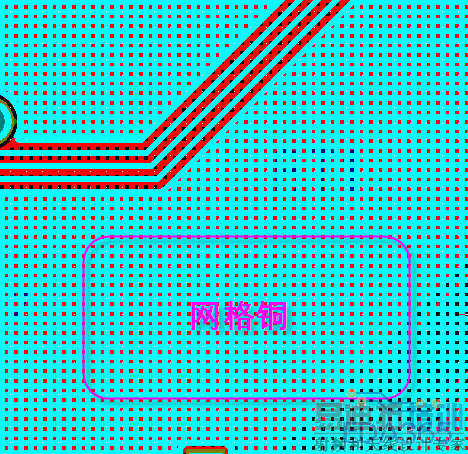

网格
