DRC检查出现的问题,搞了很久没搞定,拿来

录入:edatop.com    点击:

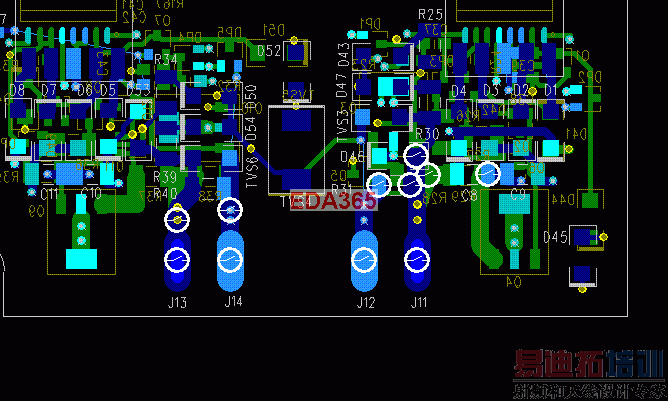

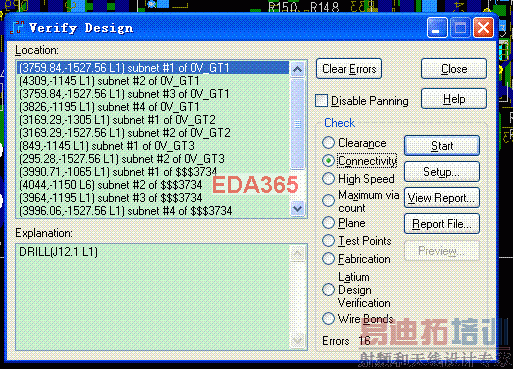

pads layout 中:连接好的线,在做DRC/Connectivily检验时出错。可是确定已经连通了(用过孔连接的,但布线完仍有飞线),这个是什么情况,不知道大家有没有碰到类似情况,如何解决?


PCB在做库的时候那个非金属孔与金属孔哪里设置有问题。

可是有10个这样的电路模块,只有角落的这2个模块有这个问题,其他很安全。

无PCB实际图,无能说明问题,传附件!

你编辑下出现问题的那个封装,然后把那个金属孔勾上然后在连接下就没这问题了。

这次改版就是把板边缘的焊盘改成非金属化通孔,就是单面板焊盘啦。难道就是这个原因。 可是其他路正常。

"板边缘的焊盘改成非金属化通孔",就是这个原因,

最近经常遇到,文件都是从PROTEL99导过来的,开始不知道原因,现在估计楼上几位大侠说的原因,谢谢!

我用07的也出现过这个问题 后来换到05版本就没提示这些错误了

哈哈解决了饿,就是通未孔金属化的问题,benking正解!

呵呵,图上那么多连通性错误楼主还说已经联通了
