PADS里两个不同的网络也能连到一起,如果不小心连到了一起,怎么检查出来,了,谢

录入:edatop.com    点击:
pads画pcb时里两个不同的网络也能连到一起,如果不小心连到了一起,怎么检查出来,请教了,谢

设计验证:

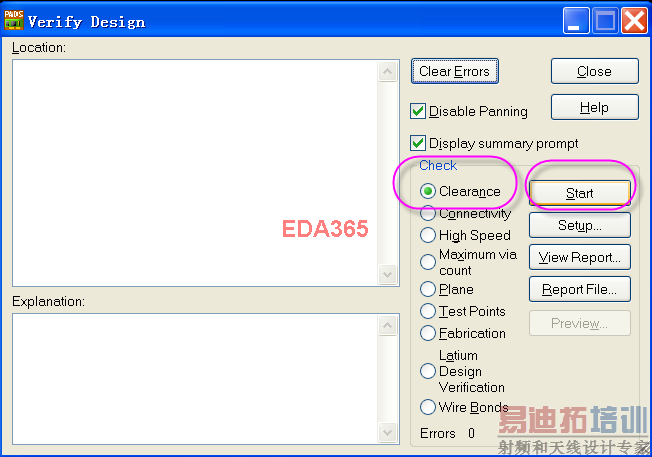

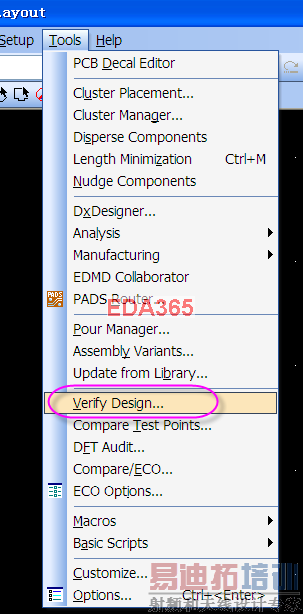

tools--->Verify design
检查功能在这里,自己用用试试吧

纠正一点ADS画PCB时,两个不同的网络是没办法连到一起的.

学习下

我想請教樓主你可以在pads把两个不同的网络拉在一起,請問是如何做到??

是呀

layout里没有开drc,不同网络连上就不会有任何提示或阻止,只有检查的时候才会被告知。

也有种情况,在图GERBER的时候,铜皮也会有可能两个不同网络的连在一起,我就出现好几次了,搞得我每次出图都怕怕的,因为在我们铺完铜,运行检查的时候,不会出错,但出资料的时候,就莫名的接在一起

一般我是打开DRC来走线的,要是DRC关掉的话,有可能会出现这个情况!

应该不是我设置的问题,因为其他的版本都不会啊

看看

它会提示你要不要连接在一起,用哪个网络,不知道要怎么设置才不会出现这样的情况

看看

看看
