贴片器件如何设置焊盘灌铜时全连接

录入:edatop.com    点击:
pads2007,pcb 文件贴片焊盘用什么方法可以和地灌满铜,不能直连和交连,是全满的连接。多谢!

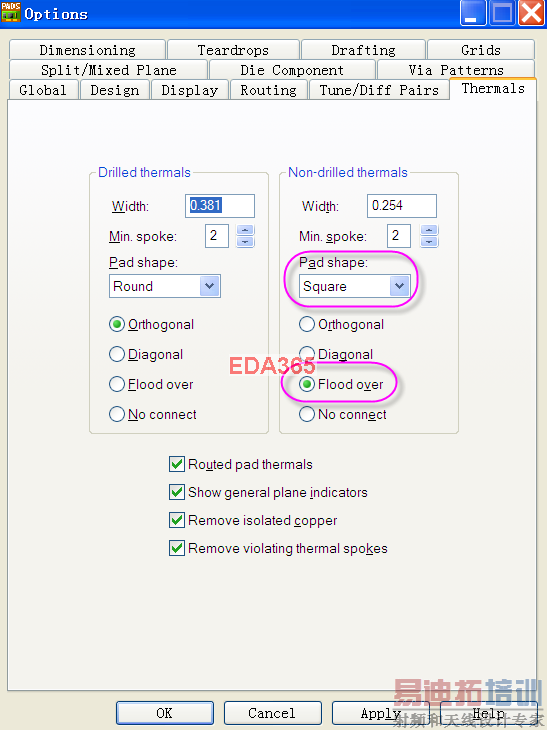

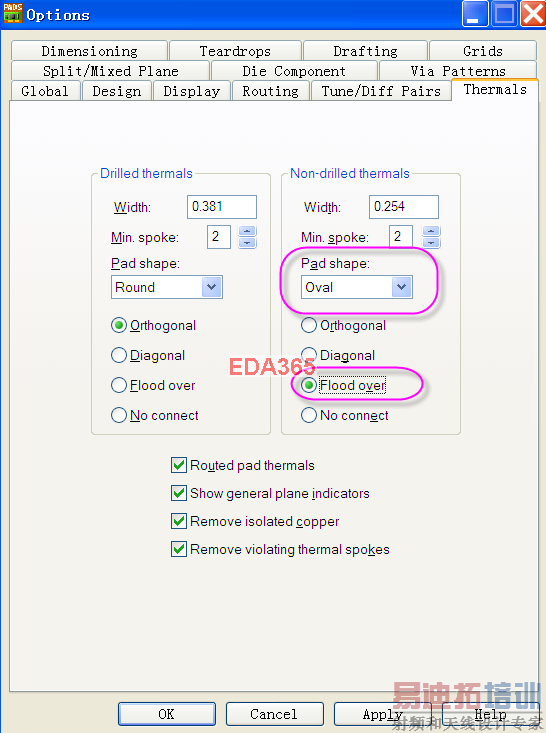

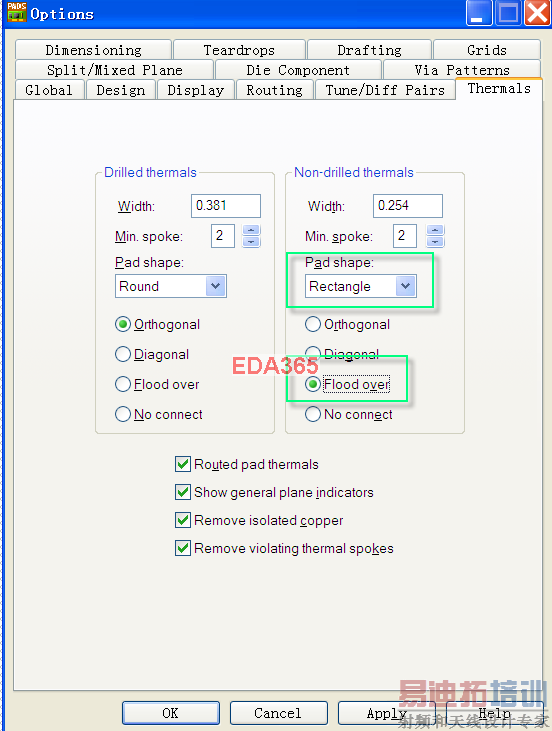

如下图设置:




可以在Tools-Options-Thermals里将pad shape里选择需要满铺的焊盘形状然后选择flood over确认再进行铺铜就可以了

可是我的怎么设置,PAD跟铺铜都不变 都是斜角的

学习了 谢谢
