USB器件的两个定位孔，在进行网络连接性检查时，出现报错问题
录入：edatop.com 点击：

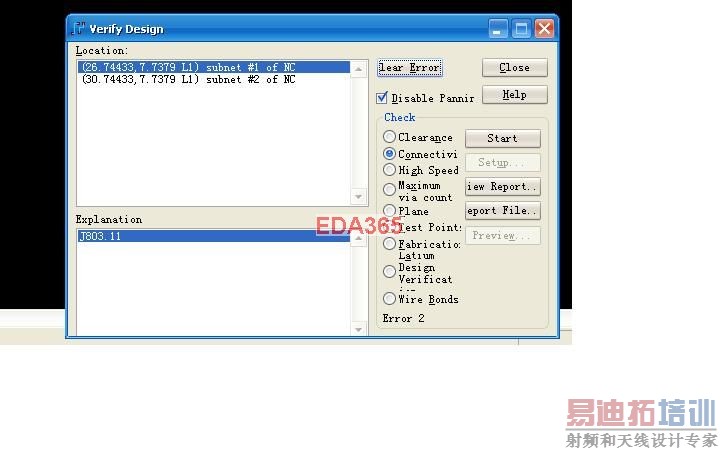

USB器件的两个定位孔（无属性），在进行网络连接性检查时，出现报错，为什么会出现这样的问题啊？
只要它们没接任何网络，验证是不会有问题的。你去看原理图，是不是把这2个脚命名了网络名NC？那样的话，它们就连接起来了。我怀疑你是用Logic画的原理图，在建立元件的时候，把那个引脚属性写成了NC，那样就等于给它指定了网络了，是有网络连接属性的了。应该删掉NC属性。
我们做封装时，会将没连接属性的焊盘和孔，定义为NC(因为它们也是通过焊盘制作的，得给定义名字）。但而且前版没出现这个问题的
