求助PADS生成GERBER文件时产生的NO SYMBOL FOR SIZE:xx的WARNING

录入:edatop.com    点击:

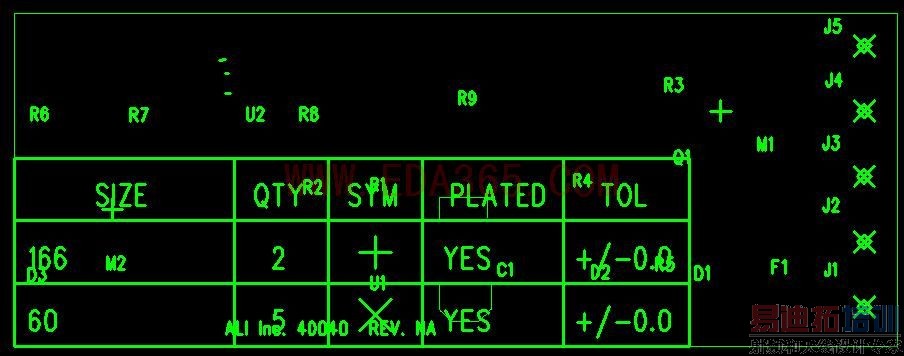

各位大侠,小弟在用pads2007生成GERBER文件的时候,出现了NO SYMBOL FOR SIZE:xx的问题,系统自动找了一个符号来代替。如下图所示,板子上的加号和乘号就是导入CAM350之后,在DRILLDRAWING层上面代替原来板子上的空心PADS的地方。同时生成了一个表格表示这2个WARNING
请问大侠啊,(1)如果忽略这2个WARNING的话,那最后制造出来的板子,会不会有那个表格呢。
(2)下图中的加号和乘号时在板子上应该挖空的地方,那么这些符号的大小,和我定义的那个挖空的洞的大小是否一致呢?因为如果大于那个洞的话,那是不是意味着最后在板子上会看到一个仿佛被挖空中心的加号和乘号的边脚痕迹呢?
谢谢各位大侠!

本来是没有问题的.被你说的...



毒女

不好意思大侠,小弟初学PADS和PCB,所以不知道会有什么后果,您的意思是完全不用理会这个WARNING吗?

你进options-Drill Sybomls-Regenerate
这个是说用这些符号表示你的钻孔
其实有那个警告一般也没问题



xwm814

大侠,谢谢你拉,可是我在OPTION里面找不到你说的DRILL SYMBOL那个选项啊,附件是我截下的对话框,您能告诉我一下怎么找到那个regenerate吗?谢谢拉

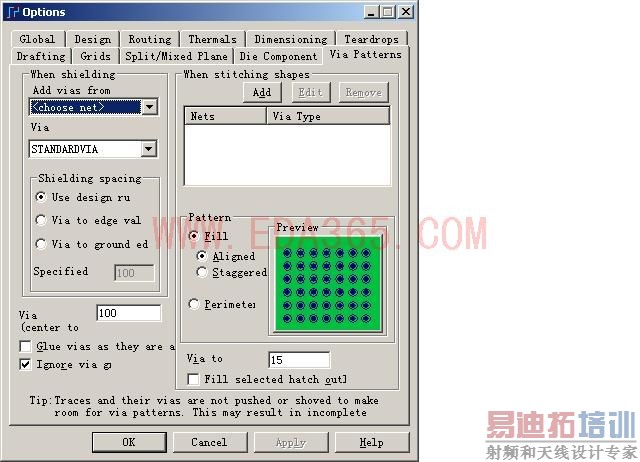

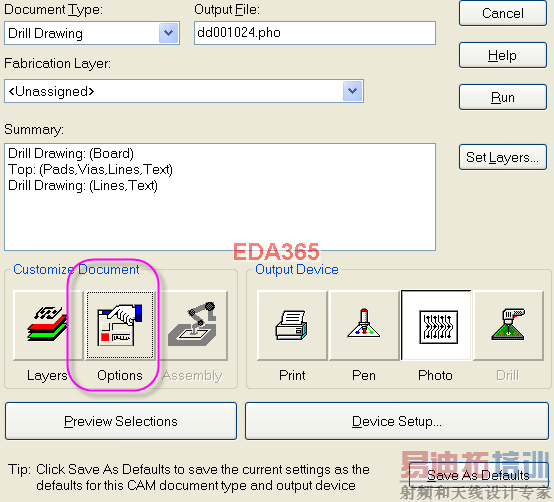

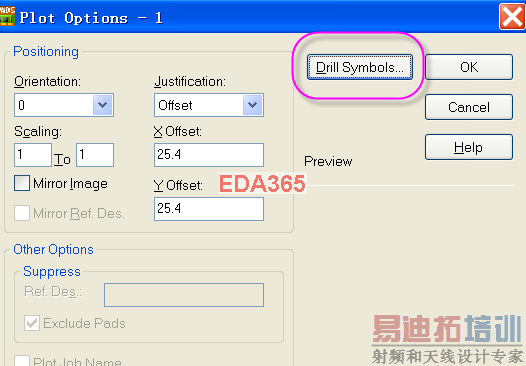

是你出gerber文件时,file-cam,然后编辑drill drawing,里面的options
这样出来就没有那个警告了,那个警告只是说你用那些符号表示那些钻孔,但是你没有生成那些符号,这个选项就是生成那些符号的



xwm814

大虾啊,我弄出那个regenerate了,生成GERBER文件的时候也没有WARNING了,可是用CAM350导入以后,那个表格还是在原来那个位置啊,能不能把这个表格在GERBER文件中间弄消失呢?谢谢啊,我知道这个表格对生产PCB没有影响了,可是老板说他要看到没有表格的GERBER文件,所以麻烦您了啊~

还是点那个drill symbol出来的表格。你看到有两个x,y坐标,你适当调整这两个坐标就行了,那个表格就会移出你的板框范围了。

学习了

为什么我调整x,y坐标时,表格和板框是一起移动的呢?表格一直在板框里,求指教Q453623982

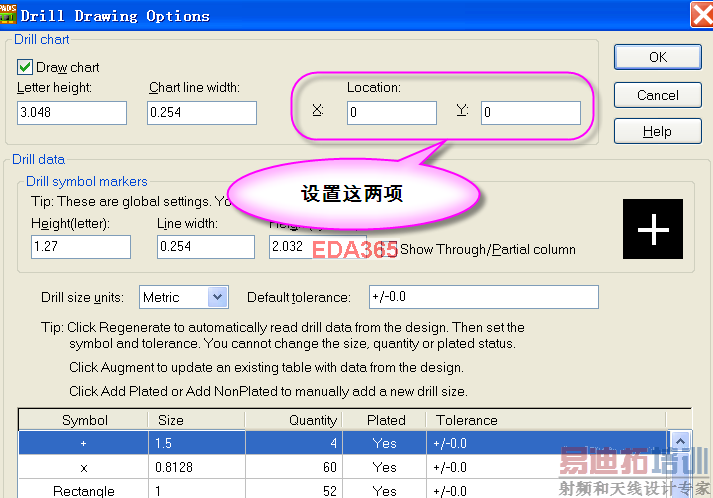

如下图设置:



楼上的多么细呀,再不会的话,没人能救你了!

很厉害,学习...
