为何我删除封装的焊盘提示这样的警告?
录入:edatop.com 点击:
为何我删除封装的焊盘提示这样的警告?
原理图是48pin
最初的pcb封装是52pin(有4个座位定位孔的)
在布线完成后,感觉定位孔的意义不太大,想在封装里面编辑删除

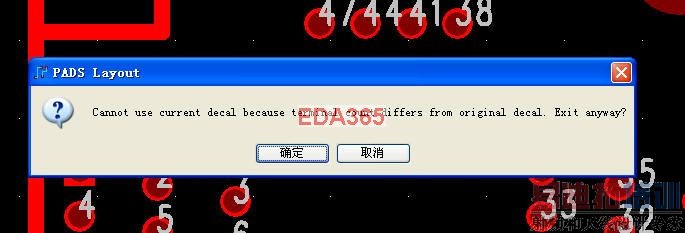

但发现提示这样的警告?
应该如何解决才能比较快捷?
原理图是48pin
最初的pcb封装是52pin(有4个座位定位孔的)
在布线完成后,感觉定位孔的意义不太大,想在封装里面编辑删除
但发现提示这样的警告?
应该如何解决才能比较快捷?
貌似要改封装的话需要进入file->library里面对封装进行编辑才能删焊盘。
应该是删除引脚后,和parts中的pin选项卡中的内容有冲突了。
把part干掉,单独修改PCB封装,然后重新建立part或许可以。
PADS封装一点生成,就是一个整体,不能分离其中一个PIN,不是protel 可以单独删除一个PIN,所以,如果你要删除就只有去修改器件!
去库里修改封装
在板上编辑不能删除焊盘,存到库里再编辑就可以
