从未遇到的灌铜问题,有点难度

录入:edatop.com    点击:
你用后面的文件换一下看看,(先前没看到你回复的贴子,不然就直接给你改成45度了)

陈丽 发表于 2011-9-27 09:35

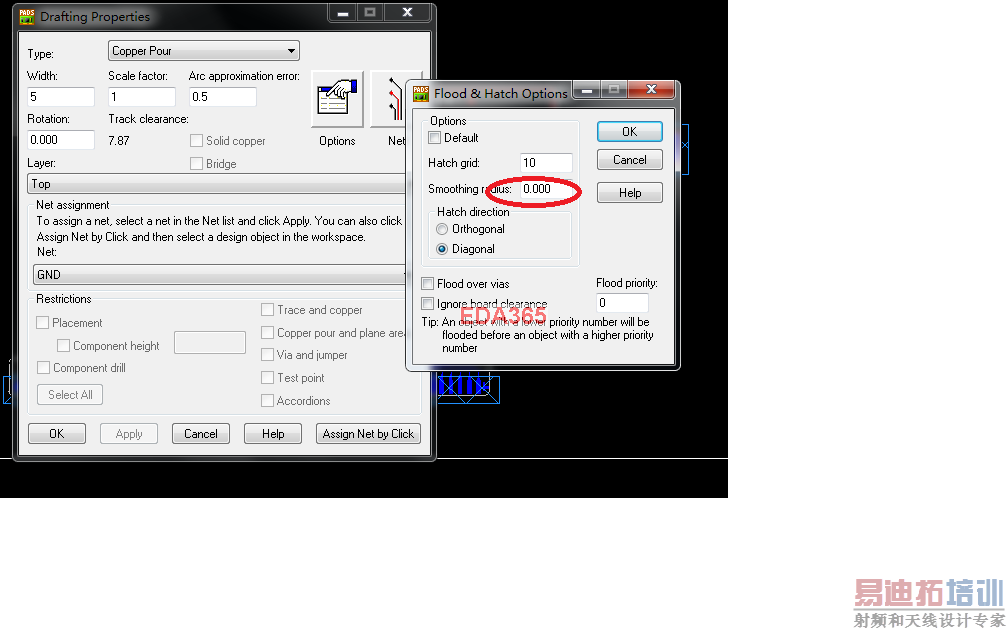

不是版本问题,是你的铜皮参数有误。见下图

请教:在pads2007版本下铺45°网格铜(线宽0.1mm ,线距0.3mm)遇到的问题:

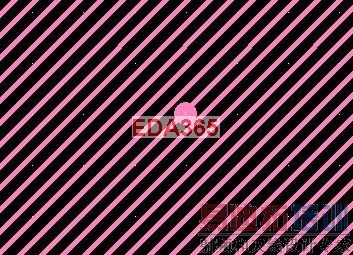

把参数设置好,点击确认,铺出来的网格线只是平行的斜线,而没有交叉,没有网格效果,9.3版本下

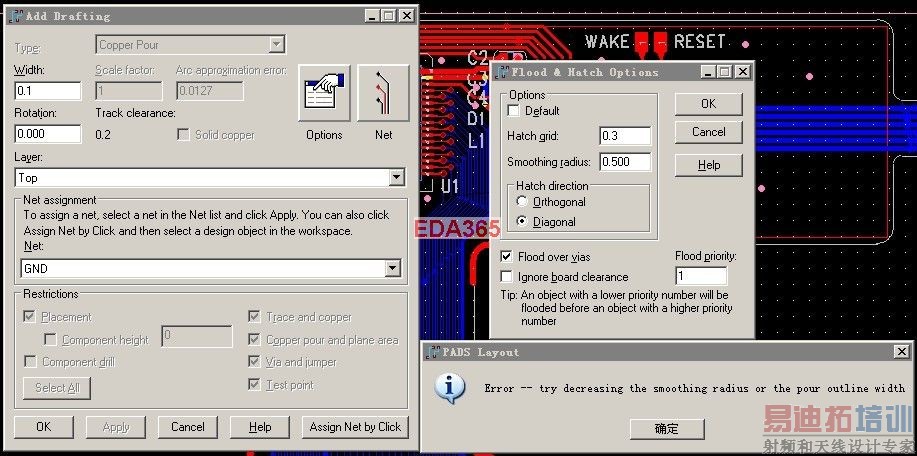

也提示错误,但在05版本下就没错误提示,点解?附件有原文件,及05版本的ASC文件,


ABC.zip
没有问题

谢谢!哥们,不行呀,我要铺的是网格线,而不是实铜。
如果是铺实铜就没有问题,不会出现错误提示。
如果铺网格线就会报错,现在的问题是无法铺网格线!

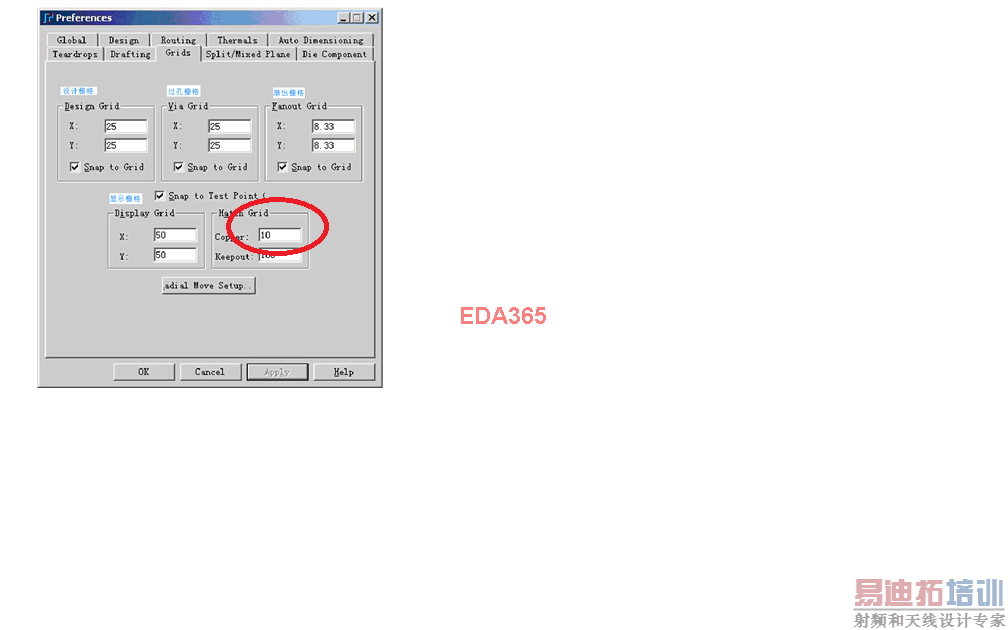

改一下下图中的参数看看

你好,修改了GRIDS参数依然有错误提示!

可以选择网格模式去做,把格点改小!

算了,我切换软件帮你看看吧。呵呵

看看这个是不是你所要的?
ABC(9-27a).rar

你好,选择其他网络模式及更改格点后 铺网格线也一样提升错误!

嘿嘿,谢谢!你这个是直角网格,不是45°斜角网格,刚刚转换成45°网格了一下又报错了,
我估计是软件版本的问题!

你再看看这个文件,我回导试过是OK的,但不知道你导进去是否OK
ABC(9-27b).rar

这是铺铜的效果图,不知道是不是你所要的。
