pads中覆铜后检查连接错误,怎么回事?

录入:edatop.com    点击:
pads中覆铜后检查连接错误,怎么回事?谢谢

方便将PCB上传么?

好的,
0927.rar

你把Solder Mask Top层和Solder Mask Bottom层的开窗面的网络属性都选择None. 就OK了.

不好意思,中午休息,楼上正解。
温馨提示:你的“地”处理得不是很好,可以多加优化哦

弱弱问一句应该怎么优化啊?大哥

请问大哥在pads中应该怎么设置啊?谢谢

新手要看书

如图所示

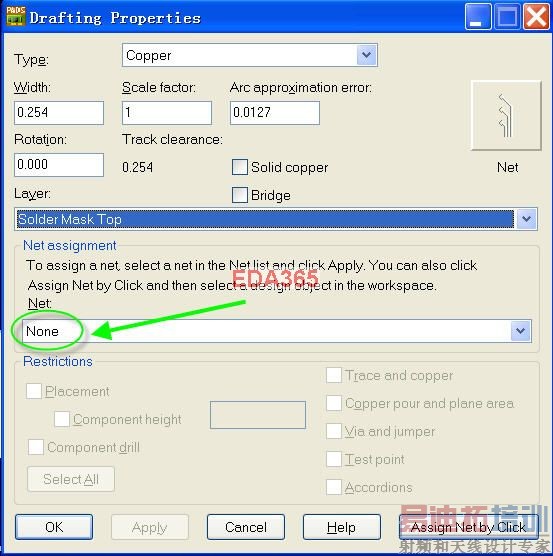

选择中你在 solder Mask 中所画的铜皮后修改属性(如图):

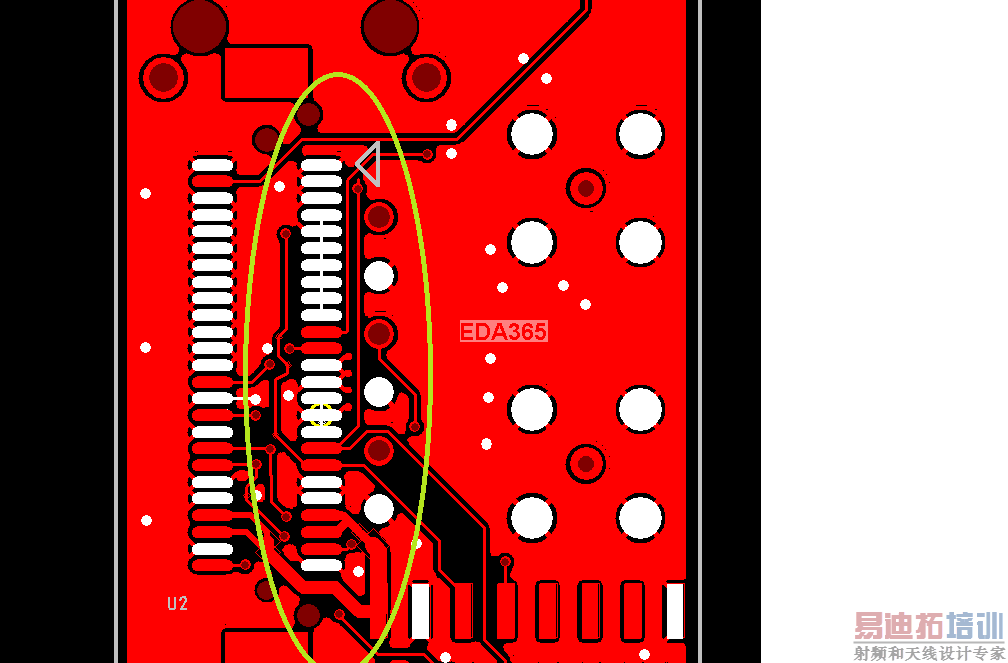

地有好多“瓶颈”处。

我按你说的把网络属性都选择None,但还是有相同的错误,是怎么回事?

版本高,打不开。
看上去应该是跨接了。

修改好了
0927a.rar

请注意,只改两层阻焊层的铜皮!
