PADS 2007 layout 四层板 走线问题 拜托 帮主了
录入：edatop.com 点击：
1. 我在3层到第4层打了过孔电测的时候显示此过孔与top层的焊盘短路不知道怎么办呀！
2.我在从1层打过孔到3层 又想以此孔走线到第2层不知道怎么操作望高手指导 谢谢
3.我的F4跳层设置1层TOP 与4层bot切换怎样也能将2 层 3 层也设置一个快捷键 快速打孔调层，不用每次用鼠标点击来选择层望高手指导 谢谢 内容详细 加分！拜托！
2.我在从1层打过孔到3层 又想以此孔走线到第2层不知道怎么操作望高手指导 谢谢
3.我的F4跳层设置1层TOP 与4层bot切换怎样也能将2 层 3 层也设置一个快捷键 快速打孔调层，不用每次用鼠标点击来选择层望高手指导 谢谢 内容详细 加分！拜托！
L+层数：

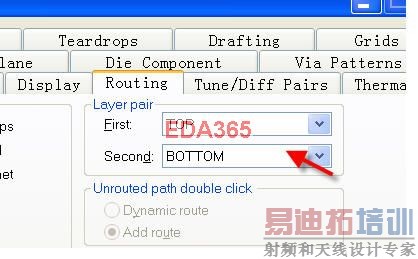

你说的是过孔。那它可以通向电路板所有层。所以1 2 都不是问题。第3个，请看图
谢谢！解决我一大麻烦十分感谢 刚刚起步画4层板菜鸟一个 还望以后多多指教
谢谢你！ 再次问一哈 怎样将孔只打在3-4层 电测的时候不出现与TOP层短路的现象呢拜托！
过孔连接所有层，你是说只连接3 4层是吧？那是埋孔。很贵
那应该是埋孔吧，还没学会怎么用的
在过孔的时候设置为埋孔啊，C:UsershuangzjDesktop
C:UsershuangzjDesktop2
不知道怎么发图真的对不起啊
没有办法 板子只有6.4*6.4mm芯片就5.8*5.8了 还是 socket封装BOTTOM层更没有空间只能这样画了 明明打孔在3到4层可是电测的时候该孔就是与TOP层元件短路 痛苦死了 哭求助！
没有关系感谢您的关注与支持
给个教程学学。
感谢 ！感谢 ！感谢 ！感谢 ！感谢 ！感谢 ！十分感谢！谢谢支持！
问题 已经解决十分感谢再次感谢大侠
