PADS如何让元器件放置在板框上

录入:edatop.com    点击:
问个问题ADS如何让元器件放置在板框上,就是固定元器件的焊盘在板框内,其它外形符号露在板框外,如下图所示,是修改哪个设置实现的,谢谢

关了drc随便放。

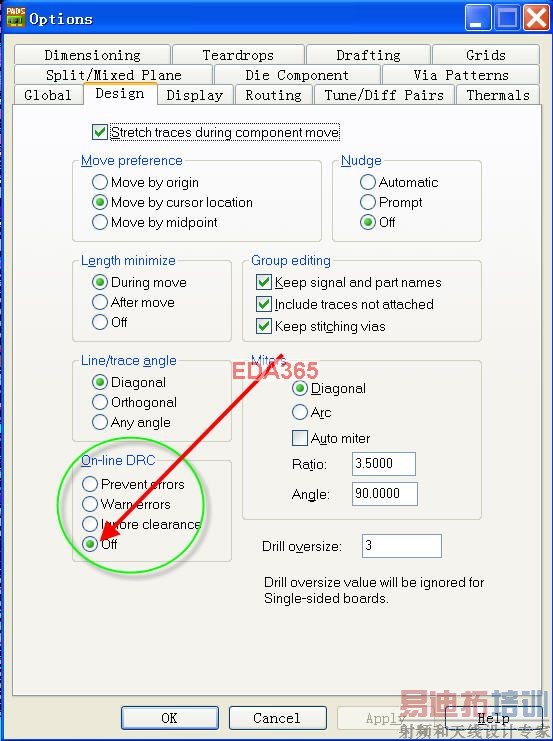

ctrl+enter--->design--->on line drc--->off

直接一点吧。DRO就可以了。

用中文说就是关掉在线限制DRO

如图所示
