关于DDR2中走线的分类和注意事项.请指点

录入:edatop.com    点击:
高手请指点原理图中,哪些是时钟线,差分线,单端线。
在走线时分别有哪些要求。谢谢!
8801.rar

怎么没人回复啊!自已顶起来!

不太懂,还是顶一下,顺便学习

时钟线:带CLK 为时钟线,走线时尽量不要打孔,打孔孔数要一致;
差分线:带A0A13的为差分线,等长等距等宽原则;
单端线:带DQ0DQ7为单端网络线,也为等长线,只需要这组线等长!

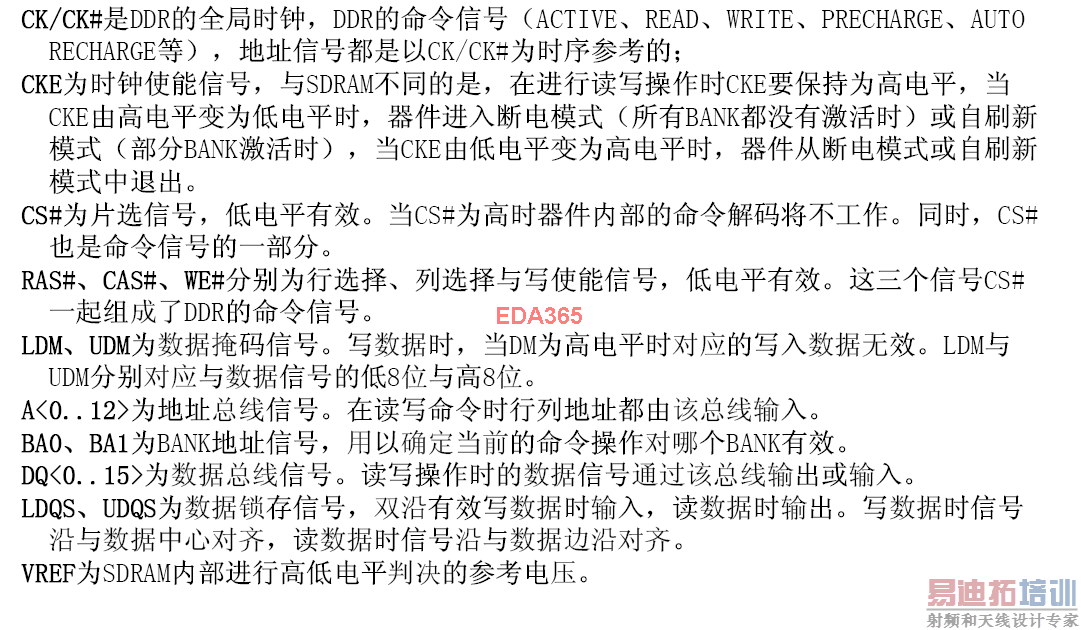

如图所示
绿色的设为一个CLASS红色的设为一个CLASS。
蓝色的为差分线
误差范围我在图上标了

你自己看看吧


可否放上PDF?图片看不清、谢谢

放了压缩包
无标题1.zip

非常感谢各位的指点。我认为5楼的说的比较正确一下。4楼的对差分线说的不够准确。差分线应该是一组线。

同意,我也是粗略看了一下,同意五楼!
